BMC650 五轴全闭环加工中心西门子840/ONE

产品型号Product model:

BMC系列五轴加工中心Five axis machining center

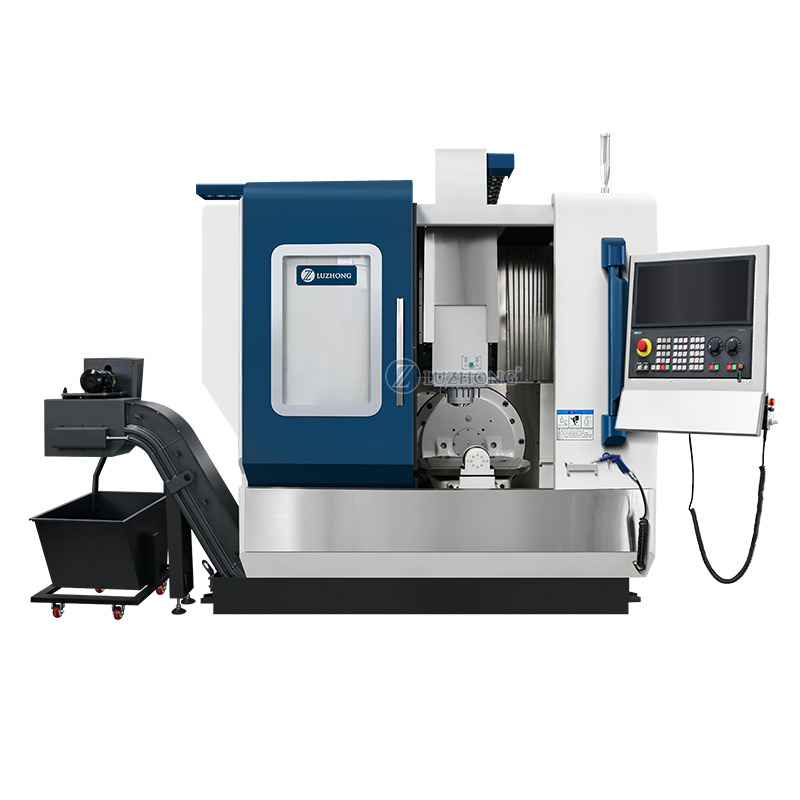

产品图片Product photo:

性能特点	PERFORMANCE
■-桁吊框架布局，立柱与床身一体化设计式结构 -Truss frame layout,integrated design structure of column and bed
■-床身、立柱、滑座、工作台及主轴箱内有加强筋和角支撑板 ·-The bed,column,slide,table and spindle box is with reinforcement and corner support plates
■-X、Y、Z 三向导轨为德国滚柱直线导轨 ·-Germany roller linear guides for X,Y,Z axis
■-三轴电机与丝杠采用无间隙弹性联轴器直联形式 ·-The motors of X Y Z axis and the lead screws are directly connected with a gapless elastic coupling
■-直联式主轴单元形式 -Drive type spindle unit

标准配置	STANDARD
■-SIEMENS 840 DSL
■-台湾直驱电机双轴单臂回转工作台 ·-Taiwan direct drive motor rotary table with double axis and single arms
■ -全轴 FAGOR 光栅尺全闭环控制 -Full-axis FAGOR scales with fully closed-loop control
- 24机械圆盘刀库 -- 24 Arm type tool magazine
- 链板式排屑器	-Chain type chip conveyor

选择配置 OPTIONAL
-HEIDENHAIN TNC 640 五轴五联动数控系统 ·-Heidenhain TNC 640 five axis linkage CNC control system - 台湾 HSKA63-150-12000 转直联式主轴单元 ·-Taiwan HSKA63-150-12000 rpm direct-connected spindle unit -170直驱电主轴单元 ·-170 direct drive electric spindle unit ■-雷尼绍 TS-27R 对刀仪 ·-Renishaw tool setter TS-27R ·-雷尼绍 OMP60 测头 ·-Renishaw tool probe OMP60

主要技术参数SPECIFICATIONS

主要技术参数	Main Specification	Unit	BMC650
工作台尺寸	Table size	mm	φ650X540
工作台T型槽	T-slot size	mm	14
工作台中心孔	T-slot size	mm	φ50
工作台最大承重	Max.table load	kg	300
X轴行程	X-axis travel	mm	650
Y轴行程	Y-axis travel	mm	520
Z轴行程	Z-axis travel	mm	475
A轴回转范围	A-axis rotation range	°	±120
C轴回转范围	C-axis rotation range	°	360
主轴端面至工作台面距离	Distance from spindle nose to table surface	mm	150-625
主轴锥度	Spindle taper	--	BBT40
主轴最高转速	Max.spindle speed	rpm	12000
主轴功率	Spindle motor power	kW	7.5
主轴扭矩	Max.torque of spindle	N.m	45
刀库形式	Tool magazine type	--	圆盘式 Arm type
刀库容量	Tool magazine capacity	pcs	24
最大刀具直径(满刀/邻刀	Max.diameter tool(full/Empty)	mm	φ78/φ150
最大刀具长度	Max.tool length	mm	300
最大刀具重量	Max.tool weight	kg	8
换刀时间(T-T)	Tool change time(T-T)	s	1.55
快速移动速度(X/Y/Z)	Rapid feed speed(X/Y/Z)	mm/min	42000/42000/42000
切削进给速度(XY/Z	Cutting feed speed(X/Y/Z)	mm/min	1-10000/1-10000/1-10000
定位精度(X/Y/Z	Positioning accuracy(X/Y/Z)	mm	±0.005/300 JIS
定位精度(A/C)	Positioning accuracy(A/C)	"	±5
重复定位精度(XY/Z)	Repeat positioning accuracy(X/Y/Z)	mm	±0.003 JIS
重复定位精度(A/C	Repeat positioning acauracy(A/C)	"	4
机床重量	Machine weight	kg	8500
机床外形尺寸	Machine overall size	mm	3970X3210X2800

BMC650 五轴全闭环加工中心 西门子840/ONE
