产品主要技术参数:
技术参数 | CA6166 CA6166B CA6166C | CA6266 CA6266B CA6266C | |
床身最大工件直径 | 660mm | ||
刀架上最大工件直径 | 400mm | ||
马鞍槽最大工件直径 | -- | 880mm | |
马鞍槽有效长度 | -- | 210mm | |
最大工件长度 | 750mm/1000mm/1500mm/2000mm/2200mm/3000mm/4000mm | ||
床身宽度 | 400mm | ||
刀杆截面 | 25x25mm | ||

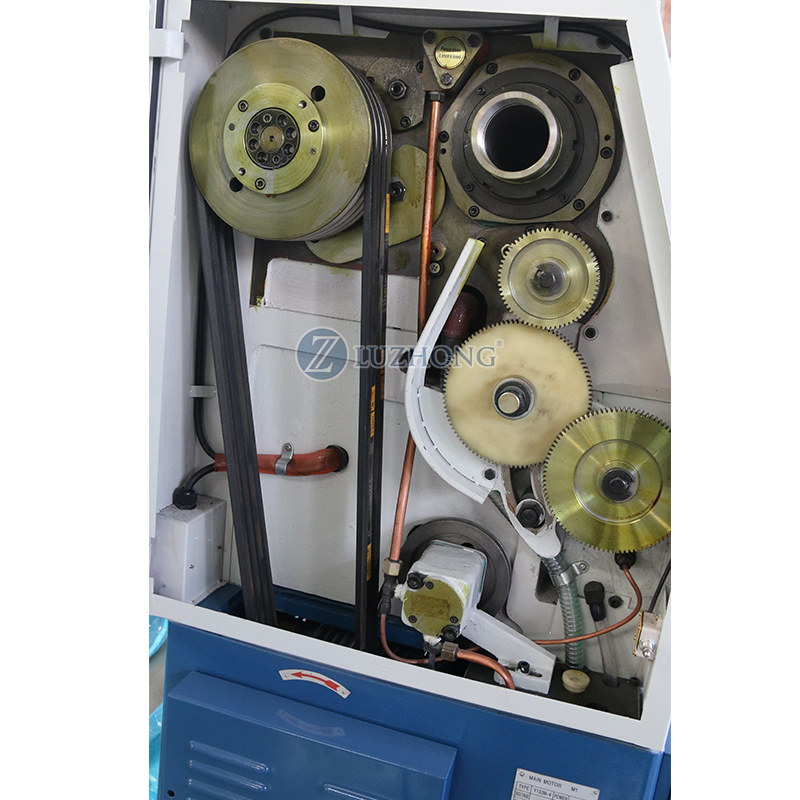

主轴
| 主轴转速范围 | 10-1400rpm/16-1400rpm（24steps） | |
主轴内孔 | 52mm. （80mm）. [105mm] | ||
主轴孔锥度 | 莫式NO.6（MT6）（Φ90 1：20）[Φ113 1：20] | ||

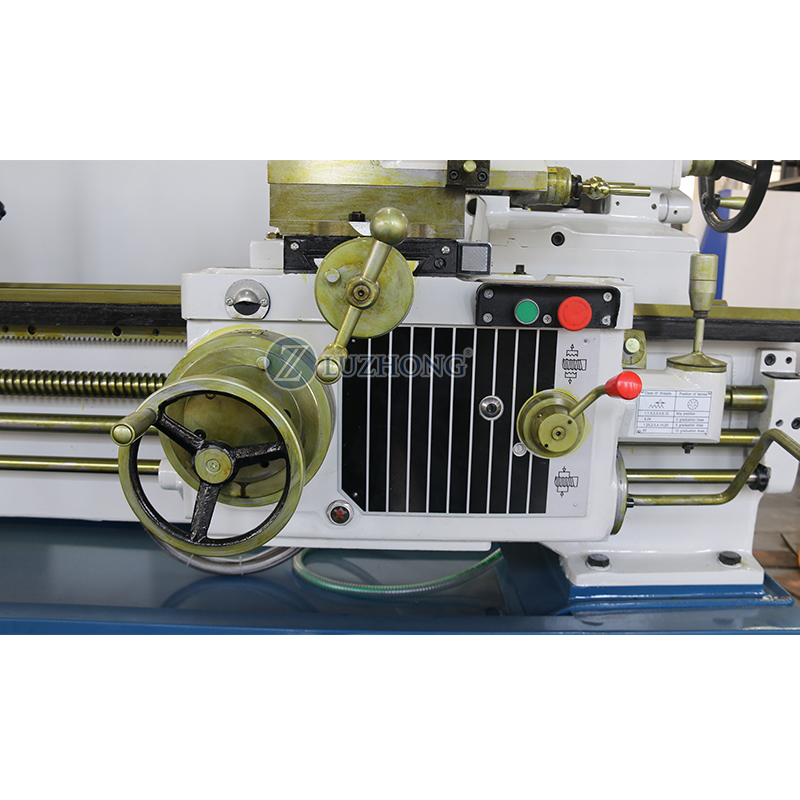

进给
| 进给数量 | 64种（kinds）（for each） | |
公制螺纹 | （1-96mm）44种（44kinds） | ||
英制螺纹 | （2-24tpi）21种（21kinds） | ||
模数螺纹 | 0.25-48(模数39种)(Moduie39kinds) | ||
径节螺纹 | 1-96DP(37种)（37kinds） | ||

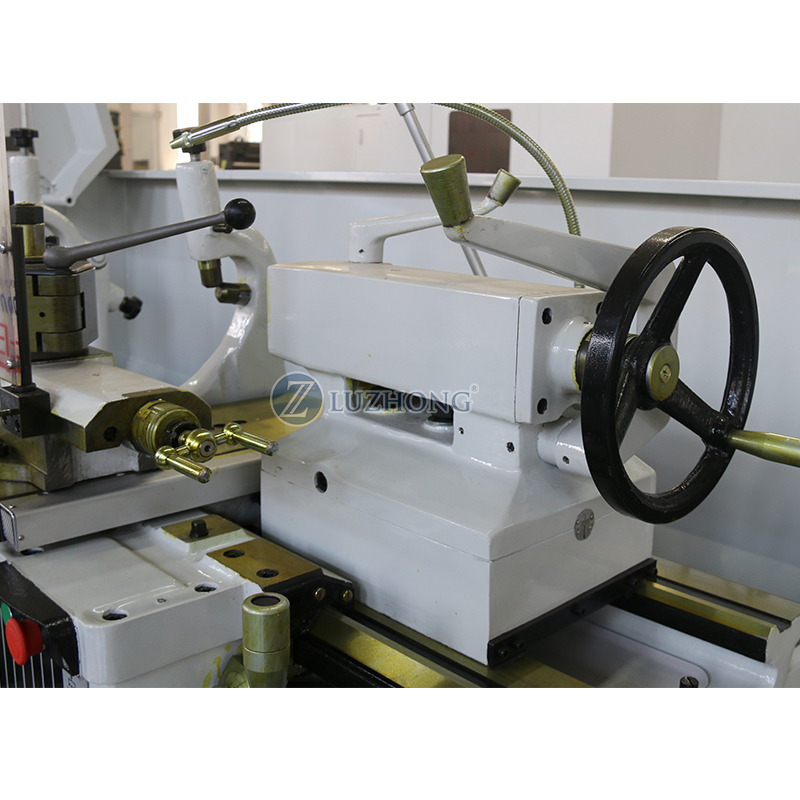

尾座
| 尾座主轴最大行程 | 150mm | |
尾座主轴直径 | 75mm | ||
尾座主轴孔锥度 | 莫氏NO.5(MT5) | ||
主电机 | 7.5KW(10HP) | ||
包装尺寸
| 750mm | 2550x1140x1750 | |
1000mm | 2700x1140x1750 | ||
1500mm | 3200x1140x1750 | ||
2000mm | 3700x1140x1750 | ||
2200mm | 4030x1140x1750 | ||
3000mm | 4850x1140x1750 | ||
4000mm | 5800x1140x1750 | ||
重量
| Length | 毛重 净重 G.W N.W. | |
750mm | 2380 2260 | ||
1000mm | 2570 2450 | ||
1500mm | 2810 2640 | ||
2000mm | 3050 2880 | ||
2200mm | 3390 3180 | ||
3000mm | 3930 3687 | ||
4000mm | 4580 4200 | ||
