产品主要技术参数:

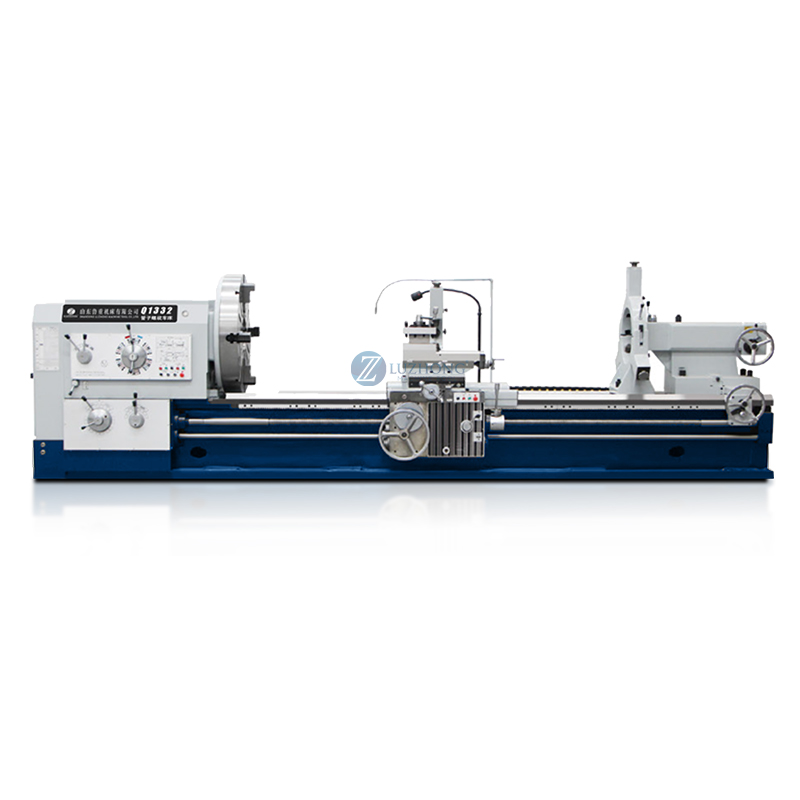

项目(ITEM) | 单位(unit) | Q1332 | Q1343 | Q1353 | ||
床身上最大回转直径 | mm | 1000 | 1200 | |||
刀架上最大回转直径 | mm | 610 | 810 | |||
最大顶尖距 | mm | 1500/3000 | ||||
床身宽度 | mm | 755 | ||||
主轴孔径 | mm | 360 | 440 | 540 | ||
主电机功率 | Kw | 22 | ||||
主轴转速 | r/min | 变频2档6-200VF2 steps | 变频2档5-180VF2 steps | 变频2档5-180VF2 steps | ||
纵向进给级数/范围 | mm/r | 32/0.1-1.5 | ||||
横向进给级数/范围 | mm/r | 32/0.05-0.75 | ||||
床鞍快速移动速度 | mm/min | 3740 | ||||
滑板快速移动速度 | mm/min | 1870 | ||||
公制螺纹种数/范围 | mm | 23/1-15 | ||||
英制螺纹种数/范围 | T.P.I | 22/28-2 | ||||
滑板最大横向行程 | mm | 520 | ||||
刀架最大行程 | mm | 300 | ||||
套筒行程 | mm | 300 | ||||
套筒直径/锥度 | mm | Φ140/莫氏6号(MT6#) | ||||
卡盘 | Φ850电动四爪卡盘4-jaw eletric | Φ1000电动四爪卡盘(液压夹紧)4-jaw eletric | ||||
机床外形尺寸(长*宽*高) | mm | 5000×2100×1680 | 5000×2100×1680 | 5000×2100×1700 | ||
重量 | T | 12.8 | 13 | 15 |
