机床主要技术参数
| 主要参数 | SPECIFICATIONS | 单位 | VTC1400 |
| 最大回转直径 | Max. Swing diameter | mm | 1400 |
| 最大车削直径 | Max. Turning diameter | mm | 1250 |
| 主轴型号 | Spindle Model | A2-11 | |
| 主轴轴承直径 | Diameter of spindle bearing | mm | 180 |
| 主轴转速范围 | Spindle speed range | rpm | 20-400 双速齿轮箱 20-400 Double speed gearbox |
| 主轴输出扭矩 | Spindle output torque | nm | 2100 |

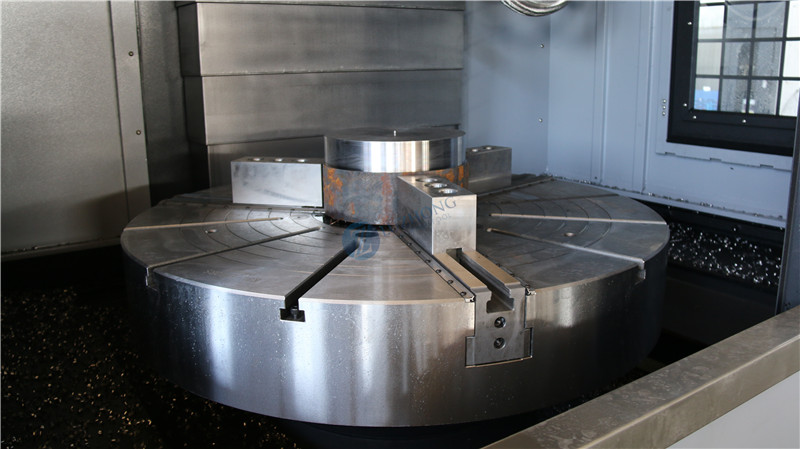

| 卡盘直径 | Chuck diameter | 〞 | φ1250手动四爪 φ1250 4-jaw manual |

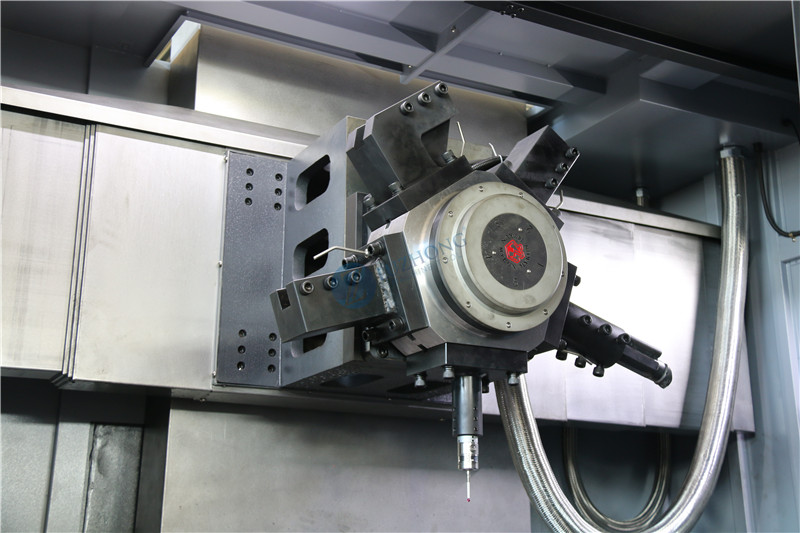

| 刀塔形式 | Turret type | 立式 4 工位 Ver.4 position | |
| 刀塔规格 | Turret spec | 125 | |
| 刀具尺寸 | Tool size | mm | □32/φ50 |
| 刀塔 X 轴行程 | Turret travel X axis | mm | -800 |
| 刀塔 Z 轴行程 | Turret travel Z axis | mm | 800 |
| 刀塔下端面距卡盘上 端面距离 | Distance from Bottom of turret to up of chuck | mm | 150-950 |
| X/Z 线轨 | X/Z linear rails | 65/55 滚柱Roller | |
| X/Z 丝杠直径 | Diameter of X/Z screw | mm | φ50 |
| X 轴快速进给 | X-axis rapid traverse | m/min | 15 |
| Z 轴快速进给 | Z-axis rapid traverse | m/min | 12 |
| 切削进给 | Cutting feeding | m/min | 0.1-5000 |
| X 轴电机功率/扭矩 | X axis motor power/torque | Kw/nm | 3.5/22 |
| Z 轴电机功率/扭矩 | Z axis motor power/torque | Kw/nm | 4.7/30 |
| 主轴电机功率/扭矩 | Main motor power/torque | Kw/nm | 22/30- 210 |
| 外形尺寸(长×宽×高) | Overall size (L*W*H) | m | 2.8*2.95*3.25 |
| 机床重量 | Machine weight | kg | 13800 |
