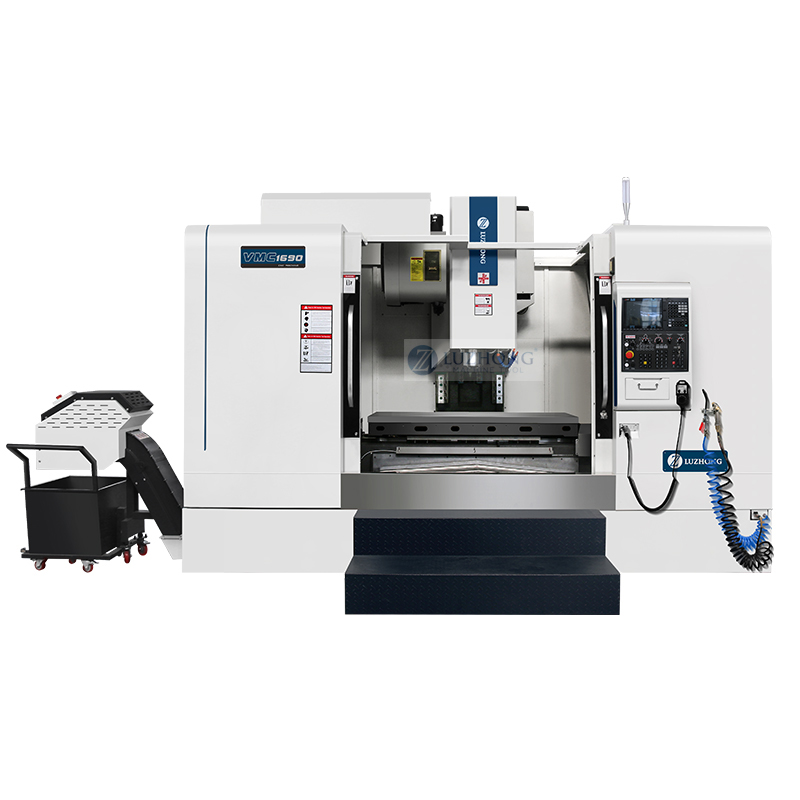

VMC1690立式加工中心

立即咨询暂无

产品主要技术参数：

技术参数	SPECIFICATIONS	Units	VMC1580	VMC1690	VMC1890
工作台尺寸	Table size	mm	1700*800	1800*900	2000*900
X轴行程	X axis travel	mm	1500	1600	1800
Y轴行程	Y axis travel	mm	800	900	900
Z轴行程	Z axis travel	mm	700	700	700
工作台最大承重	Max. worktable load	kg	1500	1600	1600
T型槽（数量-宽度×间隙）	T slot(number-width*pitch)	-	5-22*135	5-22*165	5-22*165
主轴转速	Max. spindle speed	rpm	6000/8000	6000/8000	6000/8000
主轴锥度	Spindle taper	mm	BT50	BT50	BT50
主电机功率	Main motor power	kw	15/18.5	15/18.5	15/18.5
X/Y/Z轴快移速度	X/Y/Z rapid traverse speed	m/min	20/20/15	20/20/15	20/20/15
切削进给速度	Cutting feed speed	mm/min	1-5000	1-5000	1-5000
导轨形式	Guide rail type	-	线轨Linear rail / 两线一硬 X/Y axis linear rail Z axis hard rail
主轴中心到立柱表面距离	Distance from spindle axis to column surface	mm	810	950	950
主轴端部到工作台表面距离	Distance between spindle nose and table surface	mm	130-830	105-805	115-815
定位精度	Positioning accuracy	mm	0.01	0.01	0.01
重复定位精度	Repeat positioning accuracy	mm	0.0075	0.0075	0.0075
刀库	Tool magazine	-	圆盘Arm 24	圆盘Arm 24	圆盘Arm 24
刀具最大直径	Max. tool diameter	mm	112/200	112/200	112/200
刀具最大重量	Max. tool weight	kg	18	18	18
机床重量	Machine weight	kg	13000	15000	15500
外形尺寸(长x宽x高)	Overall dimension(LWH)	mm	430032003100	450033503200	510038003200
