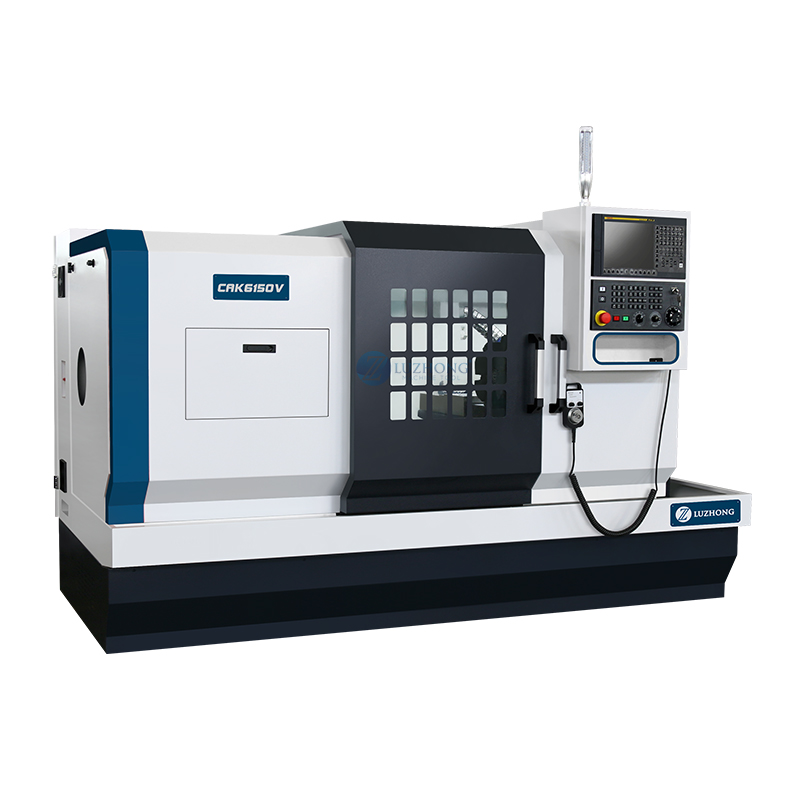

CAK6140V数控车床

立即咨询暂无

产品描述

产品主要技术参数：

技术参数	SPECIFICATIONS	Units	CAK6140V	CAK6150V	CAK6160V
床身上最大回转直径	Swing over bed	mm	400	500	600
横滑板上最大回转直径	Swing over cross slide	mm	180	250	395
最大工件长度	Distance between centers	mm	1000/1500/2000/3000	1000/1500/2000/3000	1000/1500/2000/3000
主轴孔径	Spindle bore	mm	82 (选配Opt. 130)
主轴孔径锥度	Spindle bore taper	-	公制Metric 90/1:20
主轴端部形式	Spindle nose type	-	A2-8(选配Opt.A2-11)
主轴转速级数	Spindle speed steps	-	无级变速Stepless
主轴转速范围	Spindle speed range	rpm	1800 (选配Opt. 800)

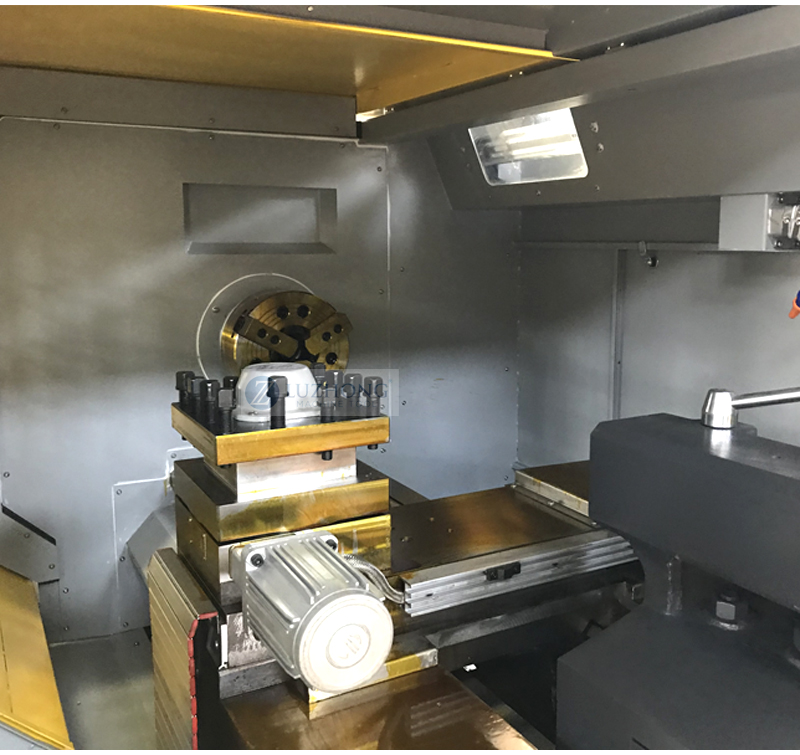

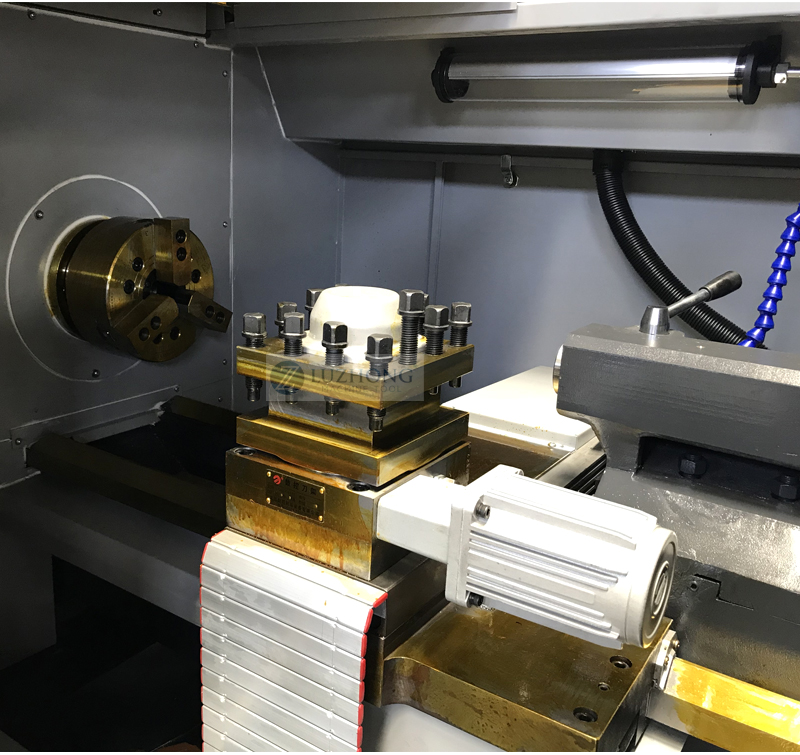

刀架类型	Turret/tool post	-	4工位电动刀架 Electric 4 position
刀具尺寸	Tool size	mm	25*25	25*25	25*25
X轴行程	X axis travel	mm	240	280	320
Z轴行程	Z axis travel	mm	800/1300/1800/2800	800/1300/1800/2800	800/1300/1800/2800
X轴快速进给速度	X axis rapid traverse	mm/min	4000	4000	4000
Z轴快速进给速度	Z axis rapid traverse	mm/min	6000	6000	6000

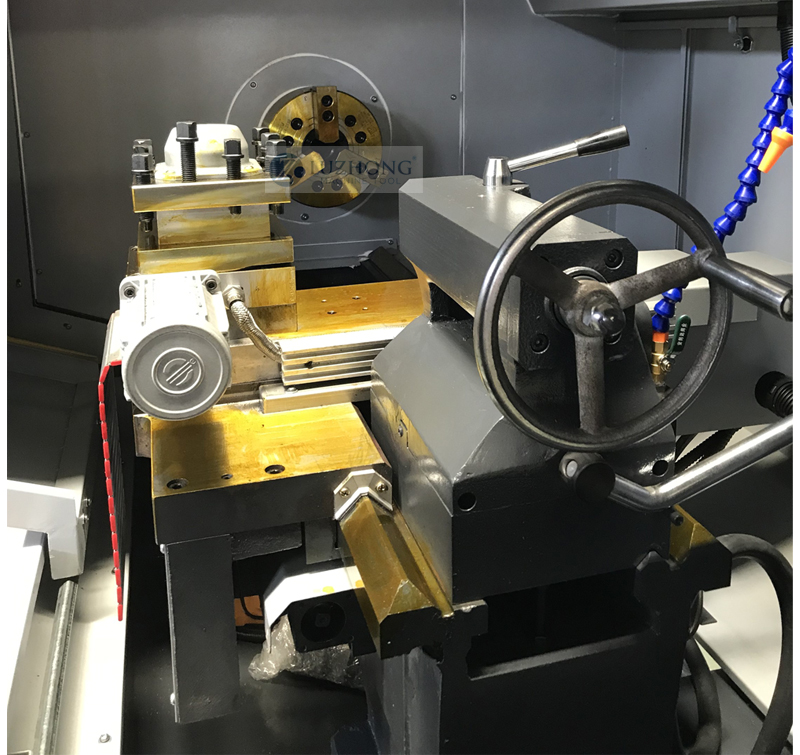

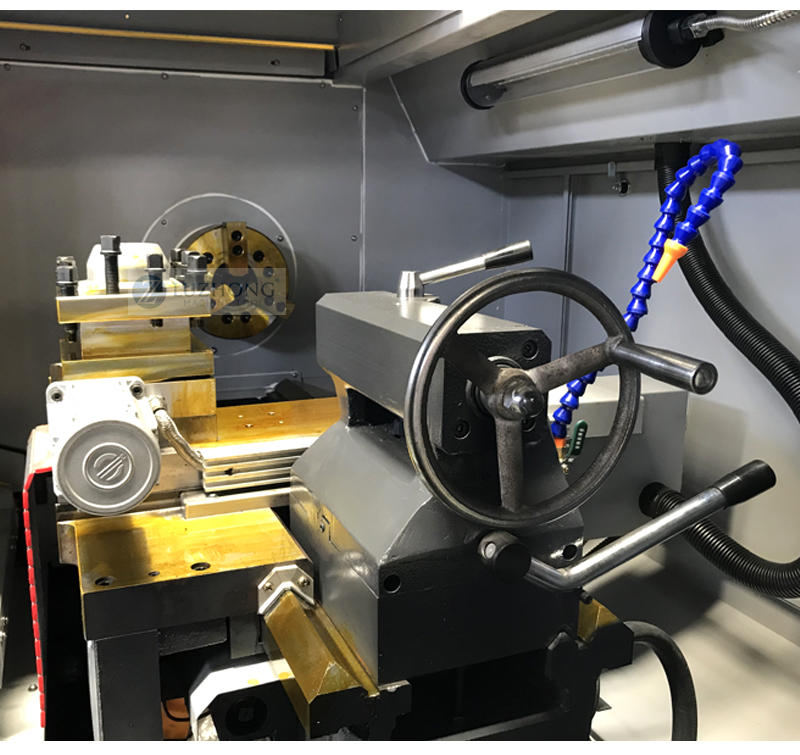

尾座套筒直径	Tailstock quill diameter	mm	75	75	75
尾座套筒锥度	Tailstock quill taper	-	MT5	MT5	MT5
尾座套筒行程	Tailstock quill travel	mm	150	150	150
主电机功率	Main motor power	kw	7.5	7.5	7.5(选配Opt.11)
冷却电机功率	Coolant motor power	kw	0.125	0.125	0.125
机床重量 Machine weight	Weight for 1000	kg	2500	2900	3200
	Weight for 1500	kg	2900	3300	3500
	Weight for 2000	kg	3300	3700	4000
外形尺寸(长×宽×高) Overall dimension (LWH)	Dimension for 1000	mm	295017001800	295017001800	295018001900
	Dimension for 1500	mm	365017001800	365017001800	365018001900
	Dimension for 2000	mm	425017001800	425017001800	425018001900
