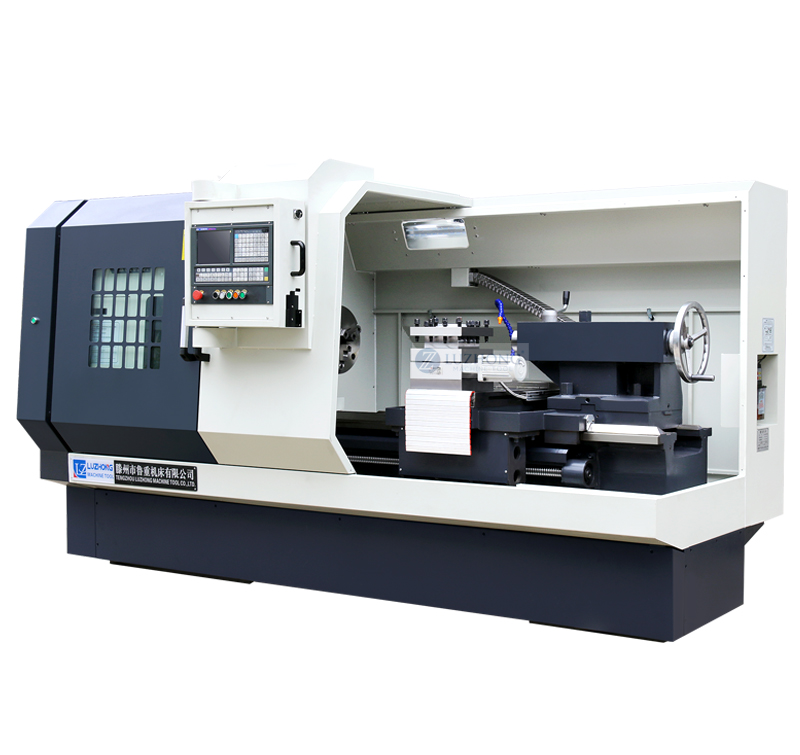

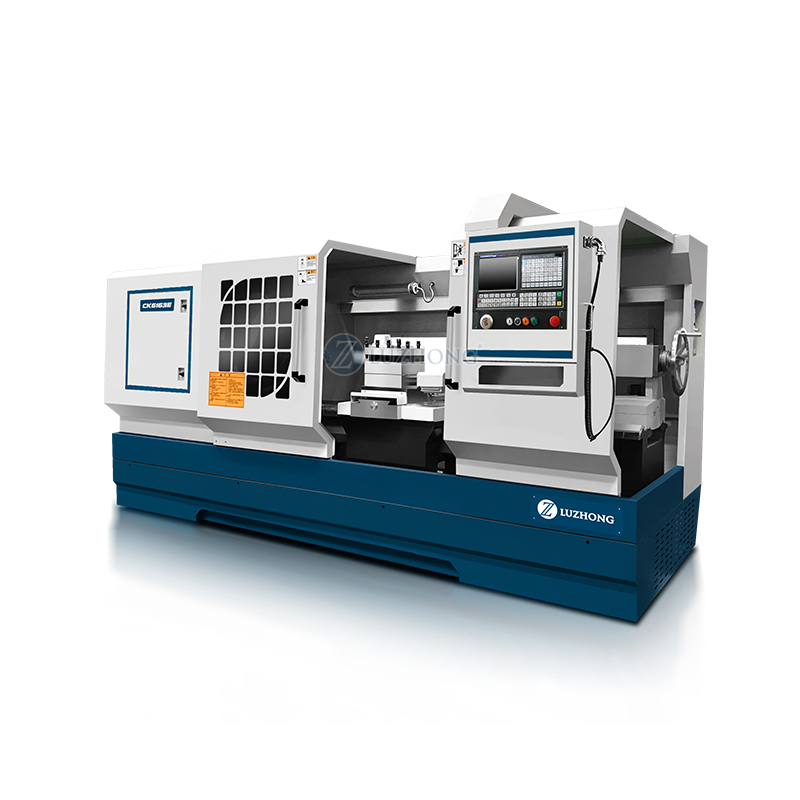

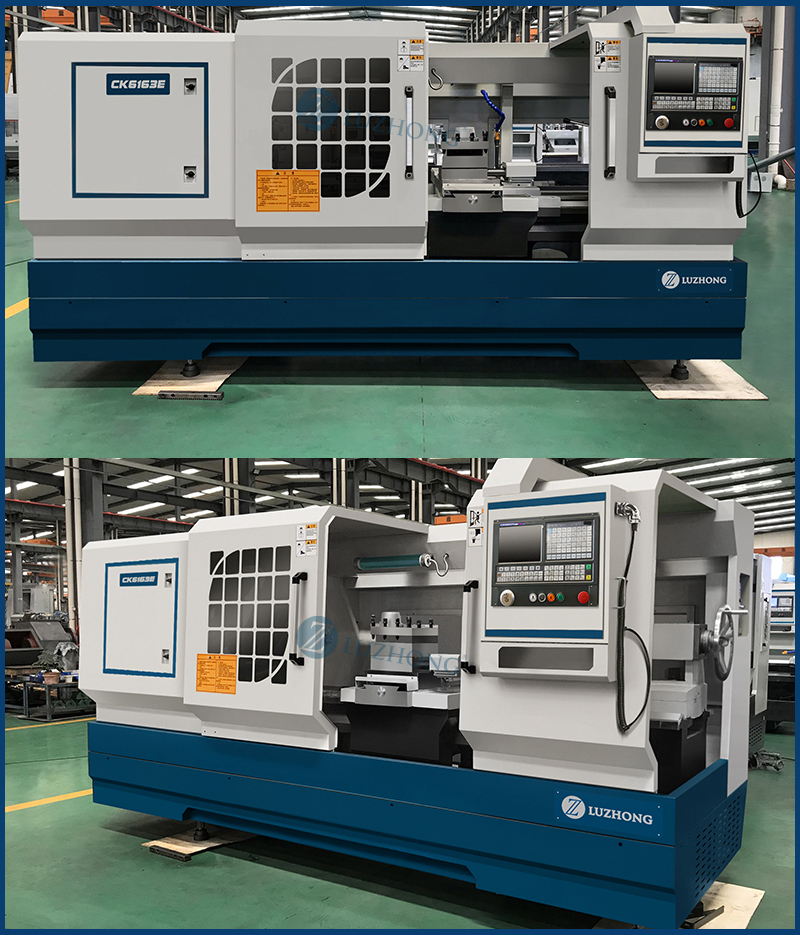

CK6163E CK6180E CK61100E 重型数控车床

立即咨询暂无

产品描述

产品主要技术参数:

主要技术参数	SPECIFICATIONS	Units	CK6163E			CK6180E
			手动换挡 Manual			手动换挡 Manual
床身上最大回转直径	Swing over bed	mm	630			800
横滑板上最大回转直径	Swing over cross slide	mm	350			520
最大工件长度	Distance between centers	mm	1000/1500/2000/3000/4000/5000/6000			1000/1500/2000/3000/4000/5000/6000

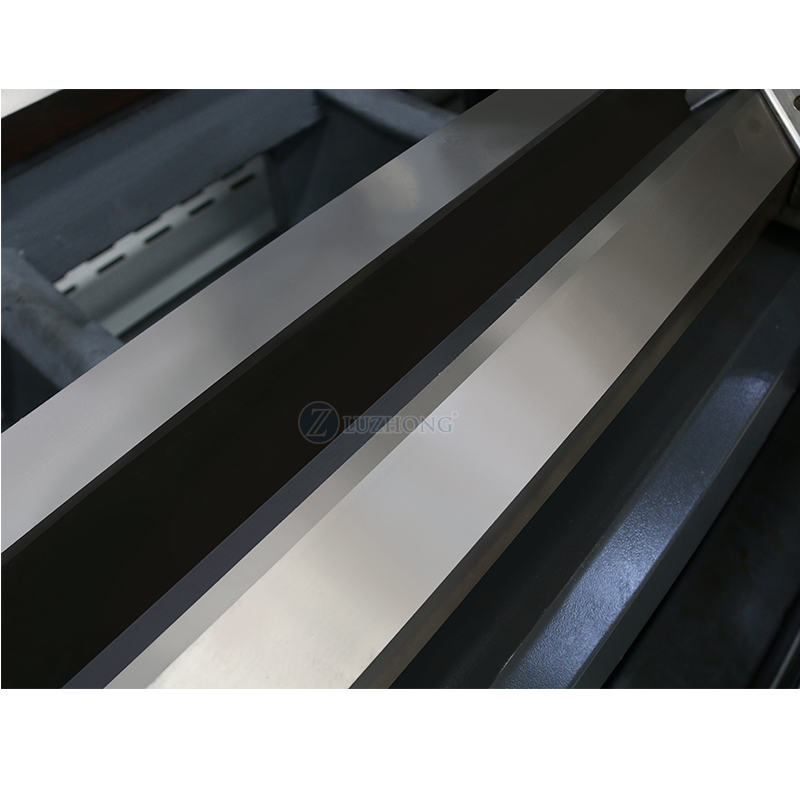

床身导轨宽度	Guideway width	mm	550			550
床身承重范围	Max. load capacity	T	3			3
主轴孔径范围	Spindle bore	mm	104			104
主轴孔径锥度	Spindle bore taper	-	Metric φ120/MT5			Metric φ120/MT5
主轴鼻端型号	Spindle nose type	-	C11			C11
主轴转速级数	Spindle speed steps	-	3档变频 VF. 3 steps	4档液压 HYD. 4 steps	3档变频 VF. 3 steps	4档液压 HYD. 4 steps
主轴转速范围	Spindle speed range	rpm	10-1000	17-1000	10-1000	17-1000

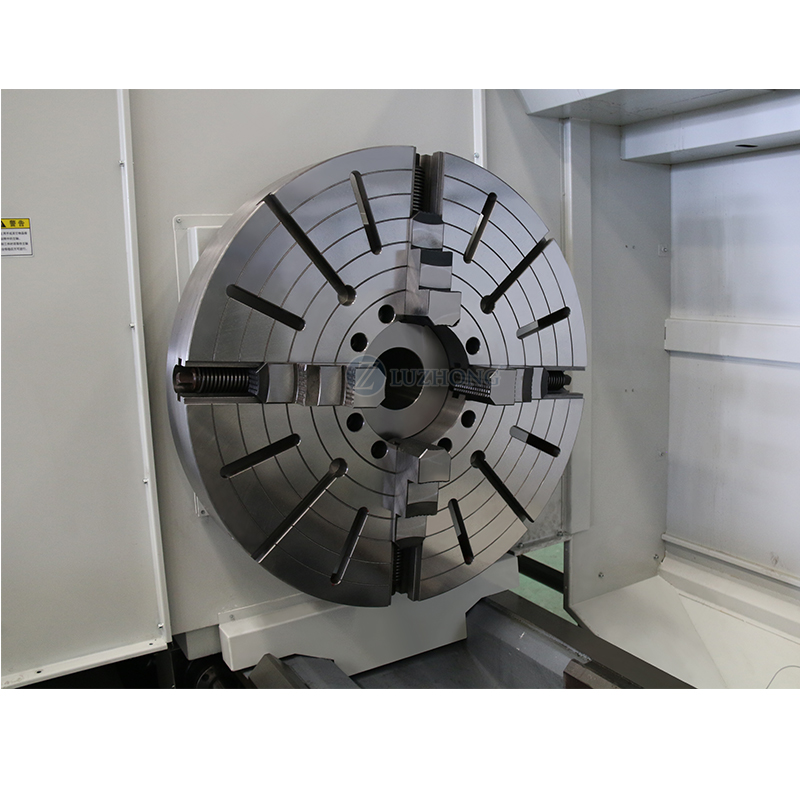

卡盘规格	Chuck	mm	φ315手动三爪/φ315 3-jaw manual			φ315手动三爪 φ315 3-jaw manual

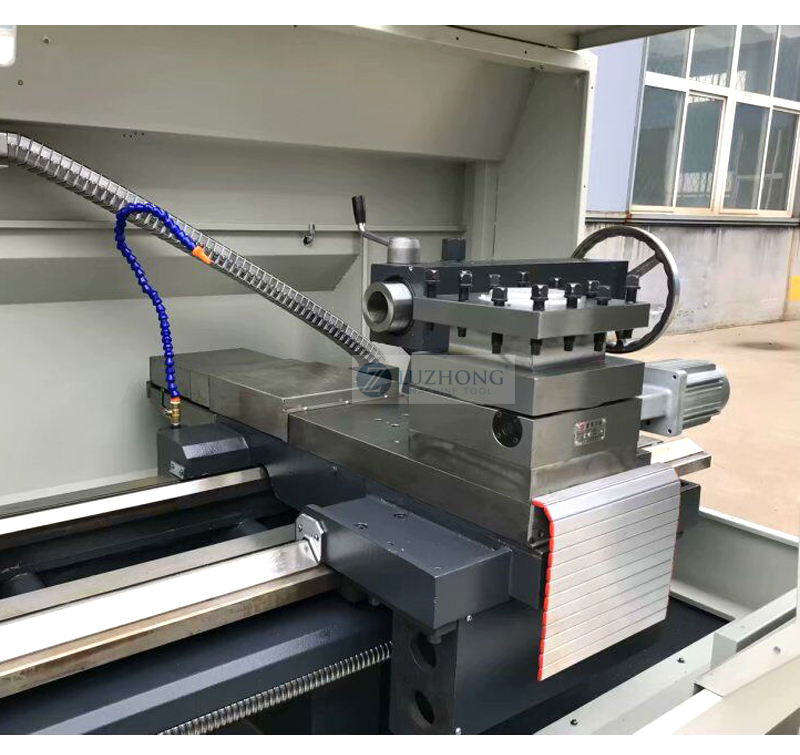

刀架类型	Turret/tool post	-	4工位电动刀架 Eletric 4 position			4工位电动刀架 Eletric 4 position
刀具尺寸	Tool size	mm	32 x 32			32×32
X轴行程	X axis travel	mm	320			420
Z轴行程	Z axis travel	mm	850/1350/1850/2850/3850/4850/5850			850/1350/1850/2850/3850/4850/5850
X轴快速进给速度	X axis rapid traverse	mm/min	4000			4000
Z轴快速进给速度	Z axis rapid traverse	mm/min	6000			6000

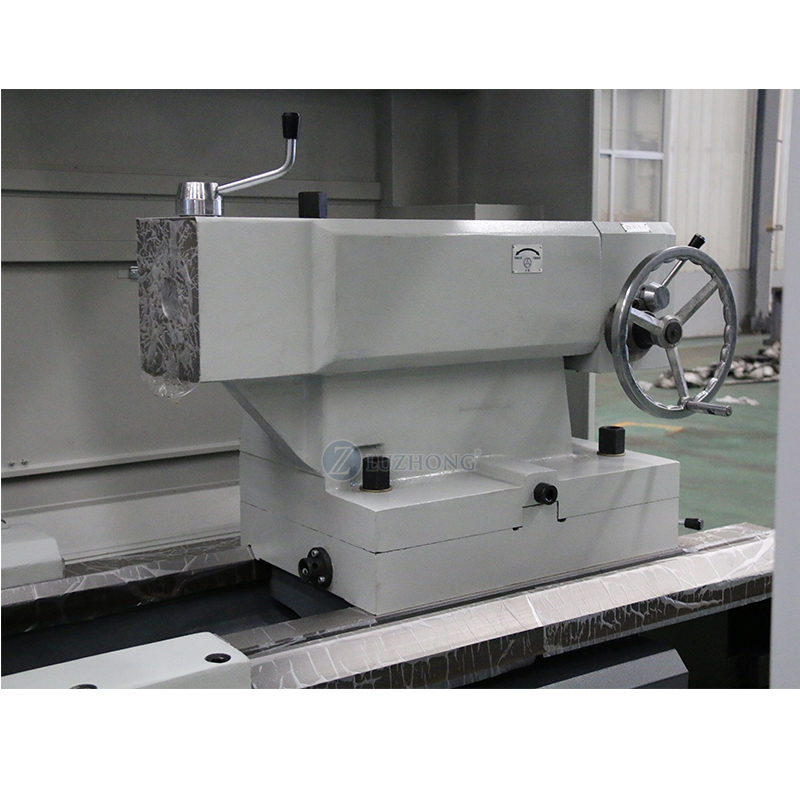

尾座套筒直径	Tailstock quill diameter	mm	φ100			φ100
尾座套筒锥度	Tailstock quill taper	-	MT5			MT5
尾座套筒行程	Tailstock quill travel	mm	250			250
主轴电机	Main spindle motor	kw	11			11
冷却泵电机	Coolant pump motor	kw	0.125			0.125
机床重量 Machine weight	Dimension for 1000	kg	3700			3900
	Dimension for 1500	kg	4100			4300
	Dimension for 2000	kg	4500			4700
	Dimension for 3000	kg	5300			5500
	Dimension for 4000	kg	6100			6300
	Dimension for 5000	kg	6900			7100
	Dimension for 6000	kg	7700			7900
外形尺寸 Overall dimension	Dimension for 1000	mm	3300x1750x1850			3300x1850 x1900
	Dimension for 1500	mm	3800x1750x1850			3800x1850 x1900
	Dimension for 2000	mm	4300x1750x1850			4300x1850 x1900
	Dimension for 3000	mm	5300x1750x1850			5300x1850 x1900
	Dimension for 4000	mm	6300x1750x1850			6300x1850 x1900
	Dimension for 5000	mm	7300x1750x1850			7300x1850 x1900
	Dimension for 6000	mm	8300x1750x1850			8300x1850 x1900
