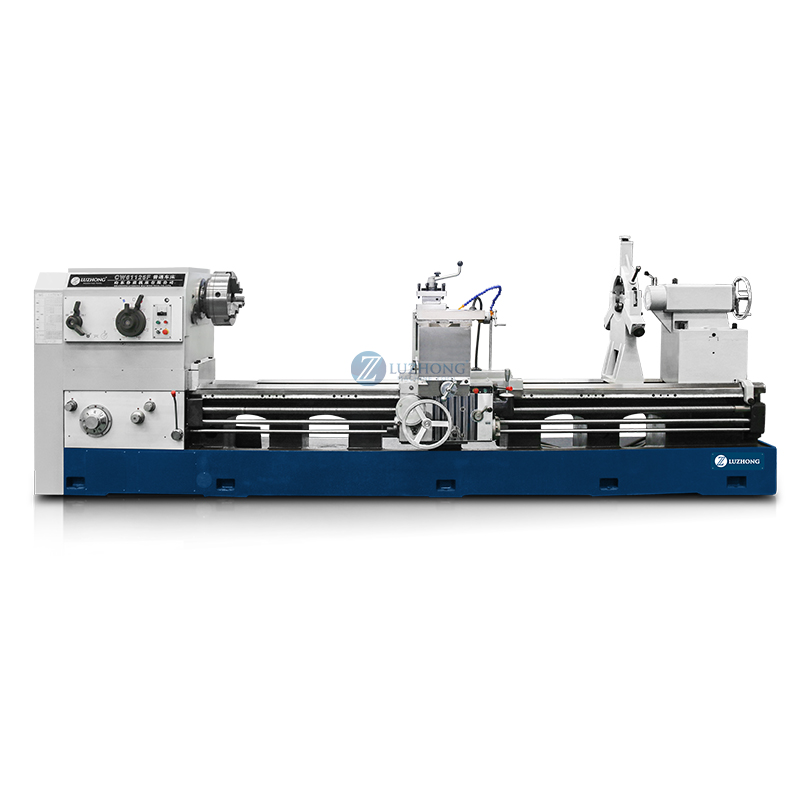

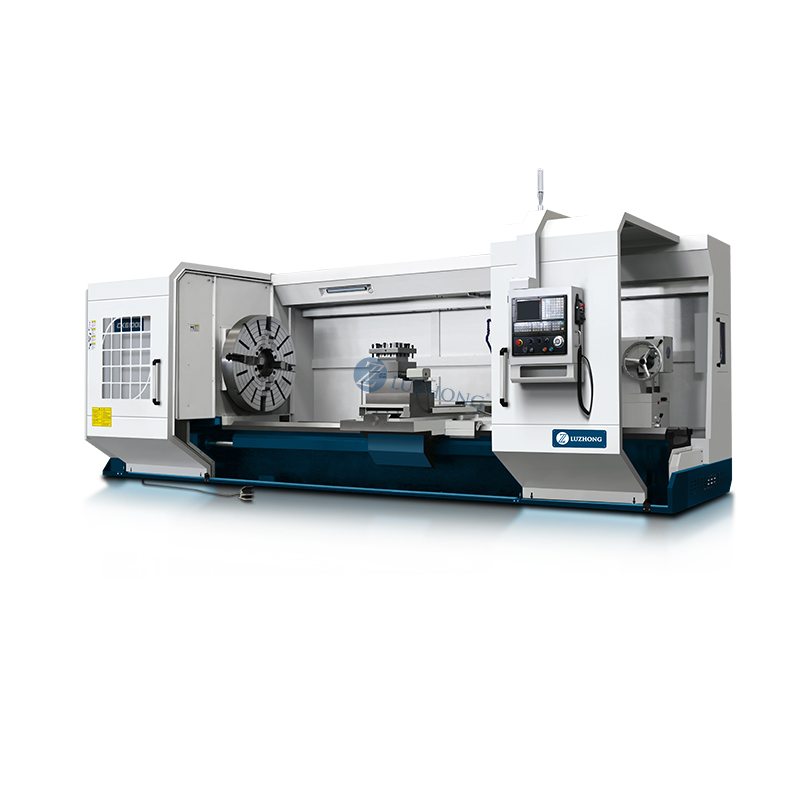

CK61100LCK61125LCK61140LCK61160L数控车床

立即咨询暂无

产品描述

产品主要技术参数:

技术参数	SPECIFICATIONS	Units	CK61100L	CK61125L	CK61140L	CK61160L
床身上最大回转直径	Swing over bed	mm	1000	1250	1400	1600
横滑板上最大回转直径	Swing over cross slide	mm	610	850	1000	1200
最大工件长度	Distance between centers	mm	1500 - 10000	1500 - 10000	1500 - 10000	1500 - 10000

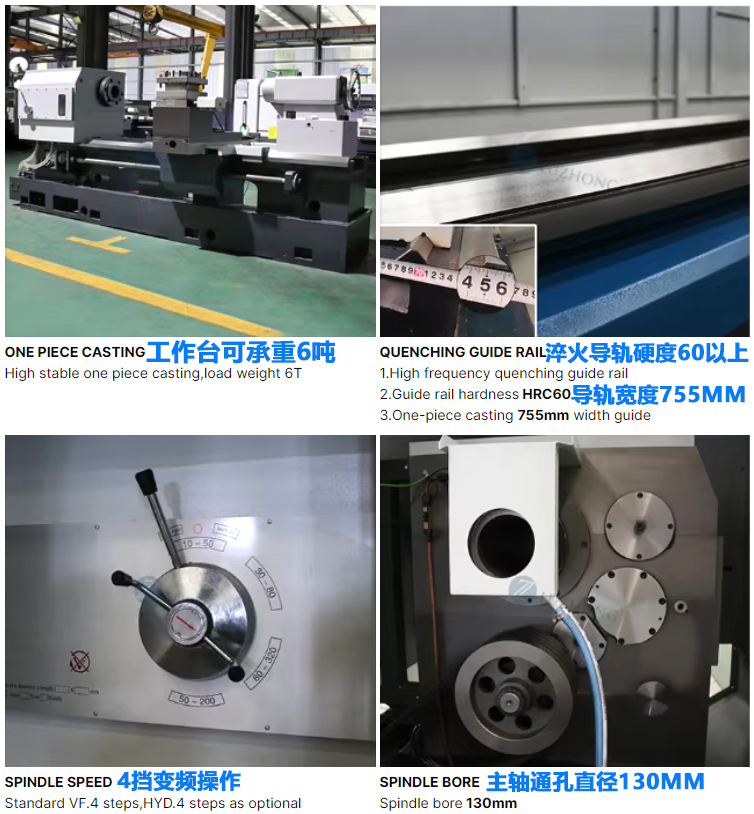

床身导轨宽度	Guideway width	mm	755	755	755	755
床身承重范围	Max. load capacity	T	6	6	6	6
主轴孔径范围	Spindle bore	mm	130	130	130	130
主轴孔径锥度	Spindle bore taper	-	公制Metric φ140/MT6	公制Metric φ140/MT6	公制Metric φ140/MT6	公制Metric φ140/MT6
主轴鼻端型号	Spindle nose type	-	A2-15	A2-15	A2-15	A2-15
主轴转速级数	Spindle speed steps	-	4档变频/VF. 4steps（选配Opt. 4 档液压/HYD. 4 steps）
主轴转速范围	Spindle speed range	rpm	4-300	4-300	4-300	4-300

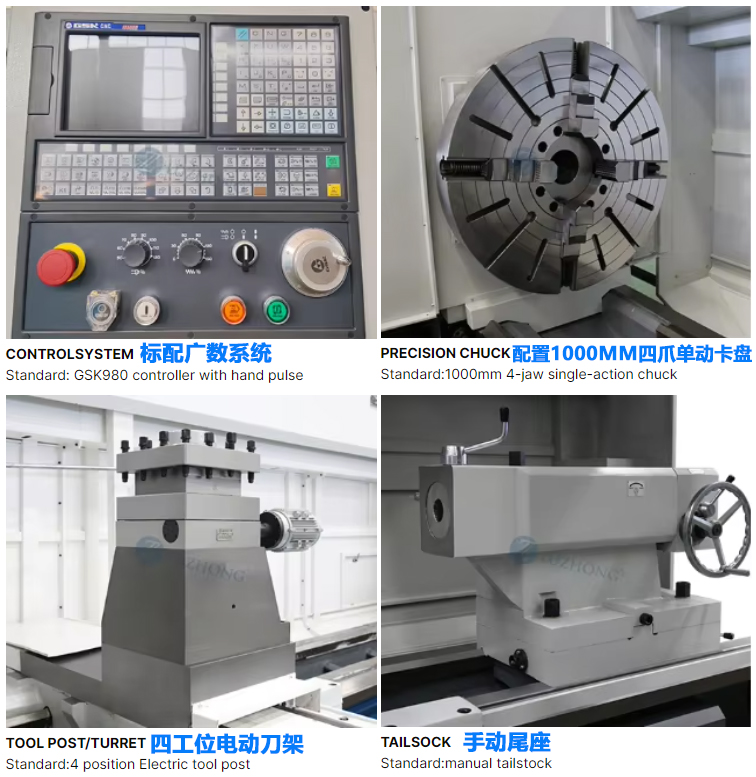

卡盘规格	Chuck	mm	φ1000手动四爪/φ1000 4-jaw manual
刀架类型	Turret/tool post	-	4工位电动刀架/Electric 4 position
刀具尺寸	Tool shank size	mm	40*40	40*40	40*40	40*40
X轴行程	X axis travel	mm	520	620	720	720
Z轴行程	Z axis travel	mm
X轴快速进给速度	X axis rapid traverse	mm/min	4000	4000	4000	4000
Z轴快速进给速度	Z axis rapid traverse	mm/min	6000	6000	6000	6000
尾座套筒直径	Tailstock quill diameter	mm	φ160	φ160	φ160	φ160
尾座套筒锥度	Tailstock quill taper	-	MT6	MT6	MT6	MT6
尾座套筒行程	Tailstock quill travel	mm	300	300	300	300
主轴电机	Main spindle motor	kw	22	22	22	22
冷却泵电机	Coolant pump motor	kw	0.25	0.25	0.25	0.25
外形尺寸(宽×高)	Overall dimension(W*H)	mm	2100*2100	2250*2300	2350*2450	2350*2600
外形尺寸长度	Overall dimension(L)	mm	5000-14000	5000-14000	5000-14000	5000-14000
机床重量	Machine weight	T	10-19	11-20	12-21	13-22
