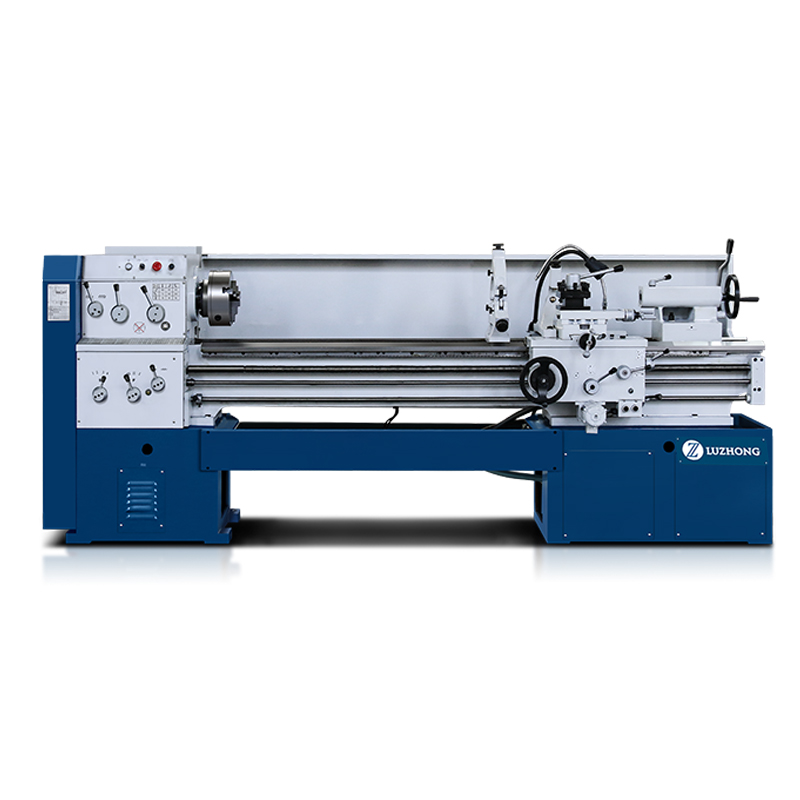

产品主要技术参数:
参数 | CD6136B CD6236B | CD6140B CD6240B | CD6145B CD6245B | CD6150B CD6250B | CD6160B CD6260B |
床身上最大回转直径 | 360mm | 400mm | 450mm | 500mm | 600mm |
托板上最大回转直径 | 185mm | 225mm | 285mm | 325mm | 380mm |
中心距 | 1000/1500/2000mm | ||||
马鞍上最大回转直径 | 490mm | 530mm | 580mm | 630mm | 730mm |
马鞍内有效长度 | 260mm | ||||
床身宽度 | 330mm | ||||
主轴孔径 | 65mm | ||||
主轴端部尺寸 | ISO-C6 or ISO-D6 | ||||
主轴内孔锥度 | Metric 70mm | ||||
主轴转速范围 | 22-1800(15 steps) | ||||
公制螺纹范围 | 0.5-28mm(66 kinds) | ||||
英制螺纹范围 | 1-56/inch(66 kinds) | ||||
模数螺纹范围 | 0.5-3.5mm(33 kinds) | ||||
径节螺纹范围 | 8-56D.P(33 kinds) | ||||
纵向进给范围 | 0.072-4.038mm/rev(0.0027-0.15 inch/rev)(66 kinds) | ||||
横向进给范围 | 0.036-2.019mm/rev(0.0013-0.075 inch/rev)(66 kinds) | ||||
快速进给速度 | 5mm/min | ||||
丝杠尺寸直径/螺距 | 35mm/6mm | ||||
托板行程 | 300mm | ||||
小刀架行程 | 130mm | ||||
车刀杆截面尺寸 | 20x20 | 25x20 | 25x25 | ||
尾座套筒锥度 | Morse No.5 | ||||
尾座套筒直径 | 65mm | ||||
尾座套筒行程 | 120mm | ||||
主电机 | 4.0kw or 5.5kw or 7.5kw | 7.5kw | |||
冷却泵电机 | 0.125kw | ||||
快速进给电机 | 0.12kw | ||||
包装尺寸(LxWxH)
| 2420x1150x1800mm | ||||
2920x1150x1800mm | |||||
3460x1150x1800mm | |||||
净重/毛重(kg) | 1520/2170kg | 1560/2210kg | 1580/2230kg | 1600/2250kg | 1640/2290kg |
1750/2390kg | 1770/2410kg | 1820/2460kg | 1830/2470kg | 1870/2530kg | |
2010/2780kg | 2050/2800kg | 2070/2820kg | 2130/2860kg | ||
