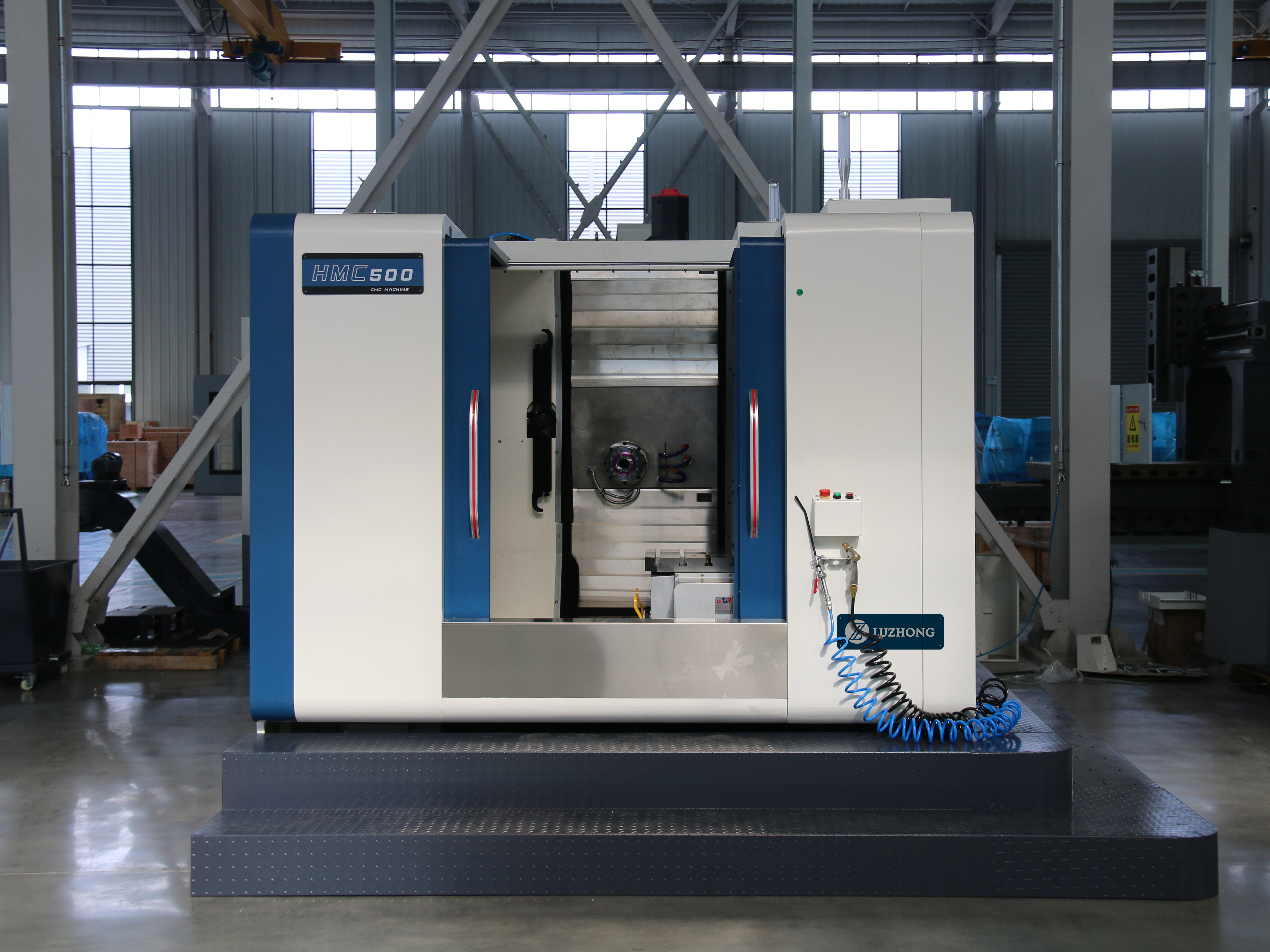

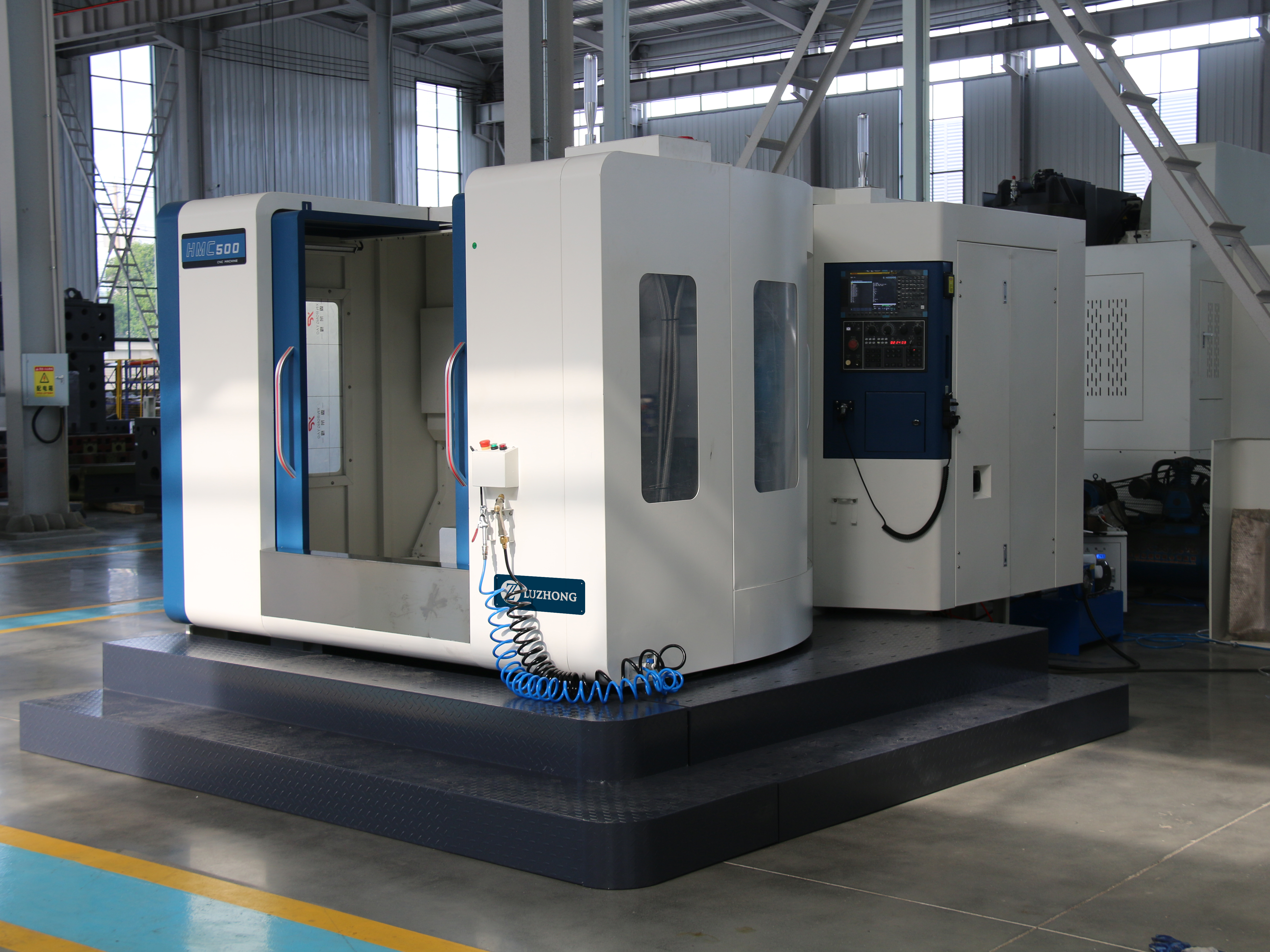

HMC500 卧式加工中心

立即咨询暂无

SPECIFICATIONS		Units	HMC500
工作台尺寸	Table size	mm	500*500
工作台左右行程(X轴)	X axis travel	mm	800
工作台前后行程(Z轴)	Z axis travel	mm	600
主轴箱上下行程(Y轴)	Y axis travel	mm	600
主轴中心到工作台面距离	Distance from spindle center to table surface	mm	100-750
主轴端部到工作台中心距离	Distance between spindle nose and table center	mm	150-950
工作台数量	Table quantity	pcs	1
T型槽（数量-宽度×间隙）	T slot(number-width*pitch)	mm	5-18*100
工作台最大承重	Max. worktable load	kg	500
工作台分度	Table indexing	°	1°*360
转台最大速度	Maximum speed of table	r/min	10
主电机功率	Main motor power	kw	11/15
主轴锥度	Spindle taper		BT40
主轴转速	Max. spindle speed	rpm	8000
切削进给速度	Cutting feed speed	mm/min	1-10000
快移速度	Rapid traverse speed	m/min	36/32/32
刀库	Tool magazine		圆盘Arm24
刀具最大直径	Max. tool diameter	mm	112/200
刀具最大长度	Max. tool length	mm	400
刀具最大重量	Max. tool weight	kg	18
刀具交换时间（刀对刀）	Tool change time (tool to tool)	sec	3
机床最小设定单位	Machine minimum setting unit	mm	0.001
X、Y、Z向定位精度	X,Y,Z axis positioning accuracy	mm	0.01
X、Y、Z向重复定位精度	X,Y,Z axis repeat positioning accuracy	mm	0.005
B轴定位精度（工作台旋转）	B axis positioning accuracy	″	10″
B轴重复定位精度（工作台旋转）	B axis repeat positioning accuracy	″	5”
机床重量	Machine weight	kg	8500
外形尺寸(长x宽x高)	Overall dimension(LWH)	mm	465032503000
