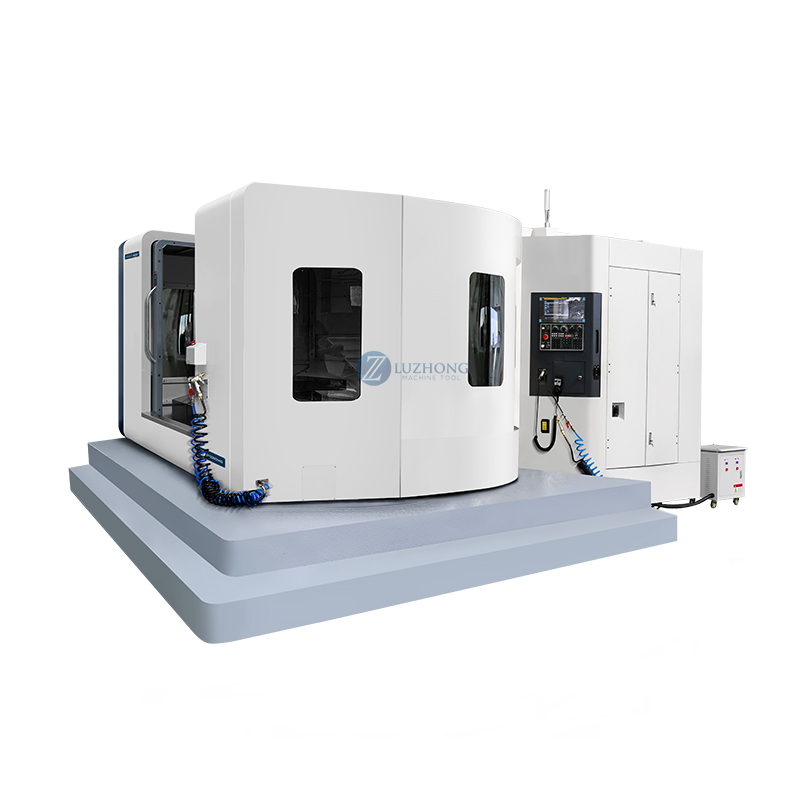

HMC1000卧式加工中心双工位

立即咨询暂无

产品描述

产品主要技术参数：

技术参数	SPECIFICATIONS	Units	HMC630	HMC800	HMC1000

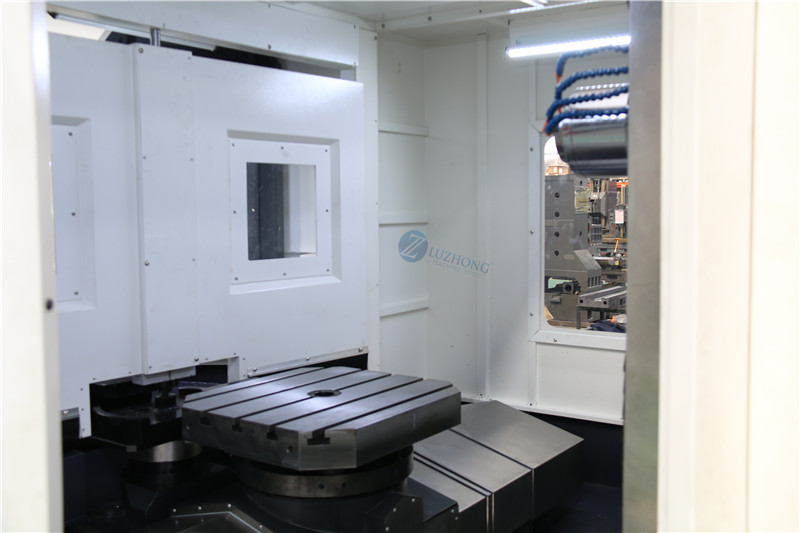

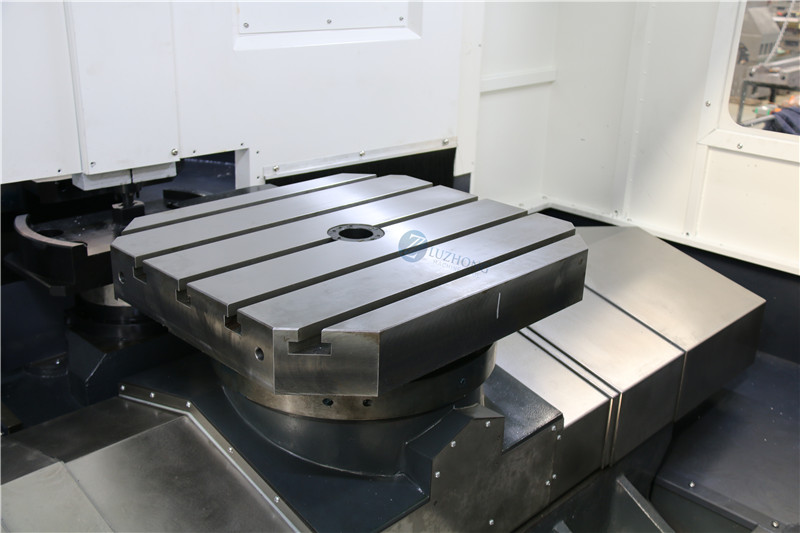

工作台尺寸	Table size	mm	630*630	800*800	1000*1000
工作台左右行程(X轴)	X axis travel	mm	1050	1300	1600
工作台前后行程(Z轴)	Z axis travel	mm	900	1000	1000
主轴箱上下行程(Y轴)	Y axis travel	mm	700	1000	1000
主轴中心到工作台面距离	Distance from spindle center to table surface	mm	0-750	0-1000	40- 1040
主轴端部到工作台中心距离	Distance between spindle nose and table center	mm	200-1100	200-1200	200- 1200
工作台数量	Table quantity	pcs	2	2	2
T型槽（数量-宽度×间隙）	T slot(number-width*pitch)	mm	5-22*125	5-22*125	5-22*200
工作台最大承重	Max. worktable load	kg	800	1500	1500
工作台分度	Table indexing	°	1°*360	1°*360	1°*360
转台最大速度	Maximum speed of table	r/min	10	10	10
主电机功率	Main motor power	kw	15/18.5	15/18.5	15/18.5

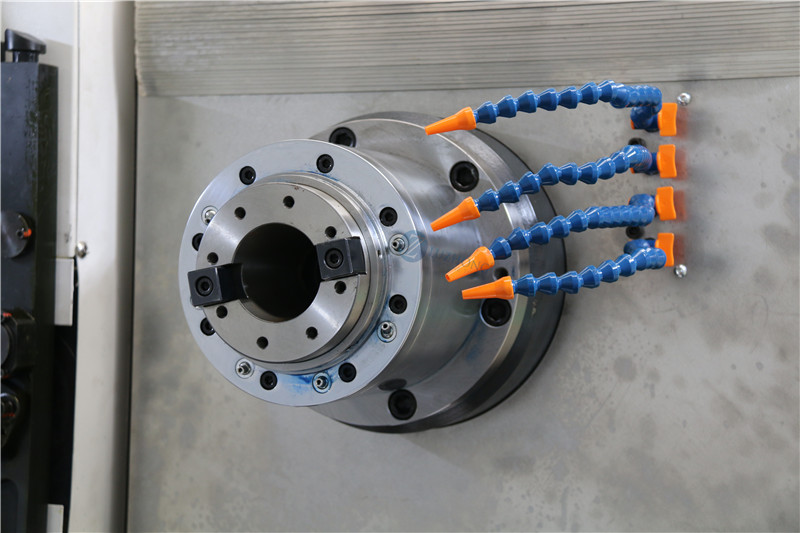

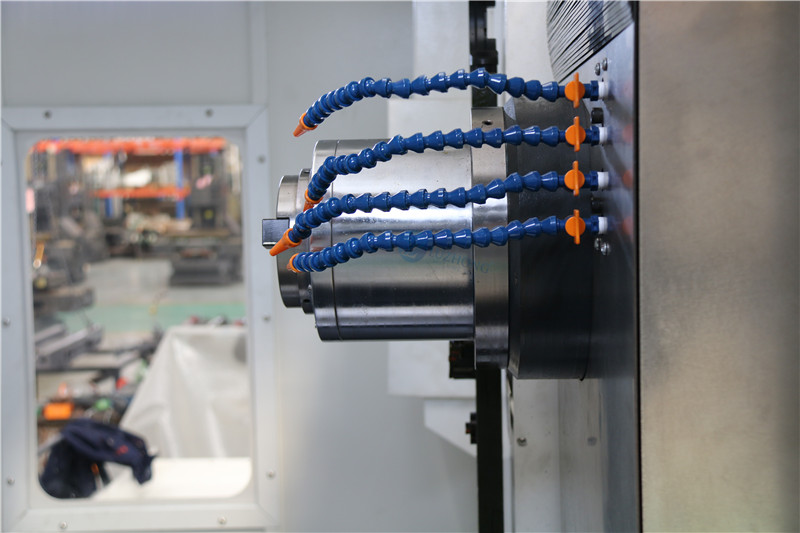

主轴锥度	Spindle taper		BT50-190	BT50-190	BT50-190
主轴转速	Max. spindle speed	rpm	6000	6000	6000
切削进给速度	Cutting feed speed	mm/min	1-10000	1-10000	1-10000
快移速度	Rapid traverse speed	m/min	36/20/24	24/20/24	18/18/18

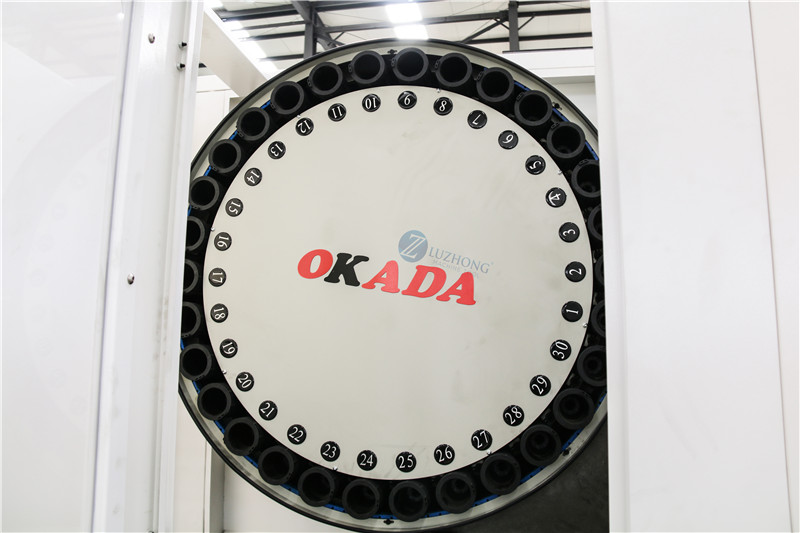

刀库	Tool magazine		圆盘Arm 30	圆盘Arm 30	圆盘Arm 30
刀具最大直径	Max. tool diameter	mm	112/200	112/200	112/200
刀具最大长度	Max. tool length	mm	350	350	350
刀具最大重量	Max. tool weight	kg	18	18	18
刀具交换时间（刀对刀）	Tool change time (tool to tool)	sec	2.5	2.5	2.5
X、Y、Z向定位精度	X,Y,Z axis positioning accuracy	mm	0.012	0.012	0.012
X、Y、Z向重复定位精度	X,Y,Z axis repeat positioning accuracy	mm	0.008	0.008	0.008
B轴定位精度（工作台旋转）	B axis positioning accuracy	″	12″	12″	12″
B轴重复定位精度（工作台旋转）	B axis repeat positioning accuracy	″	6″	6″	6″
机床重量	Machine weight	kg	15000	20000	22000
外形尺寸(长x宽x高)	Overall dimension(LWH)	mm	620041003200	660043003300	700045003300
