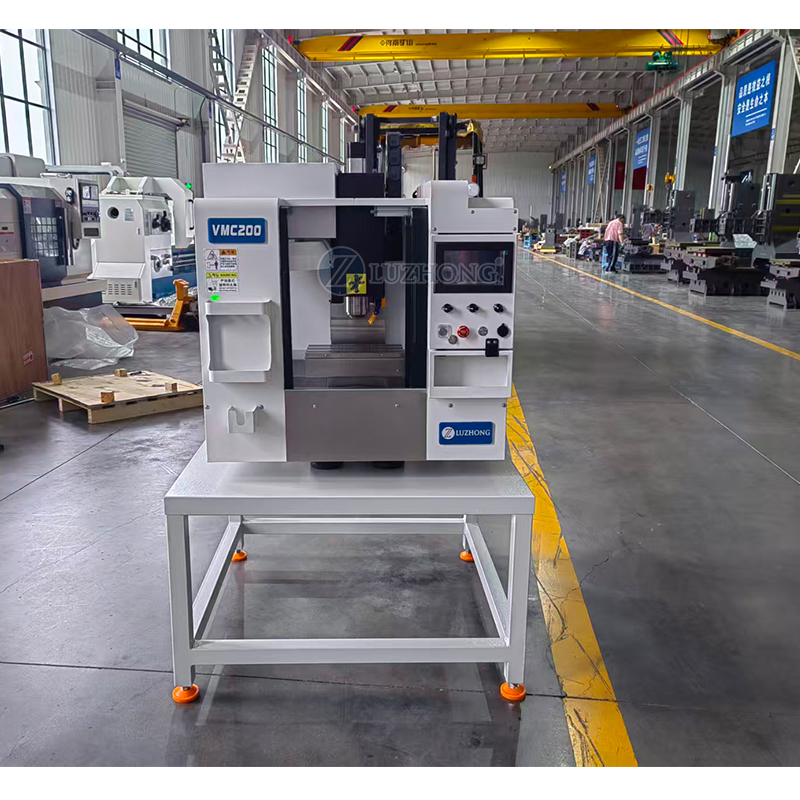

VMC200加工中心

立即咨询暂无

产品描述

产品主要技术参数：

主要技术参数	SPECIFICATIONS	Units	VMC200

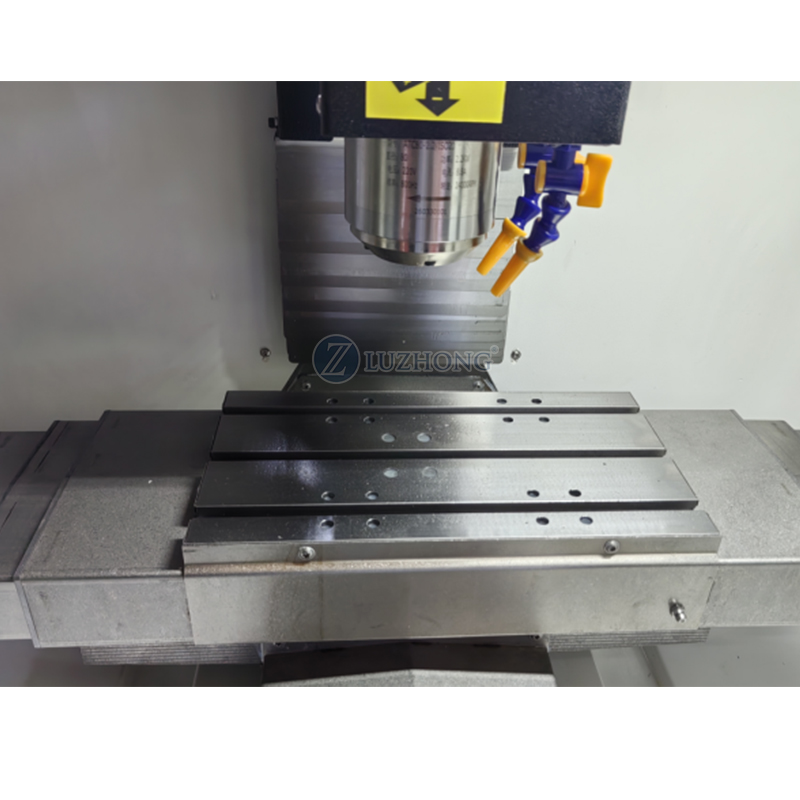

工作台尺寸	Table size	mm	300*165
工作台承重	Max load capacity	kg	20
三轴行程Z	X axis travel	mm	200
三轴行程Y	Y axis travel	mm	150
三轴行程Z	Z axis travel	mm	220
主轴中心线至立柱导轨面距离	Distance from spindle center to column surface	mm	173
主轴鼻端至工作台面距离	Distance from spindle nose to worktable surface	mm	270
最大钻孔直径	Maximum borehole diameter	mm	Φ8
T 型槽槽宽×间距×槽数	T slot(number-width*pitch)	-	3-10*50

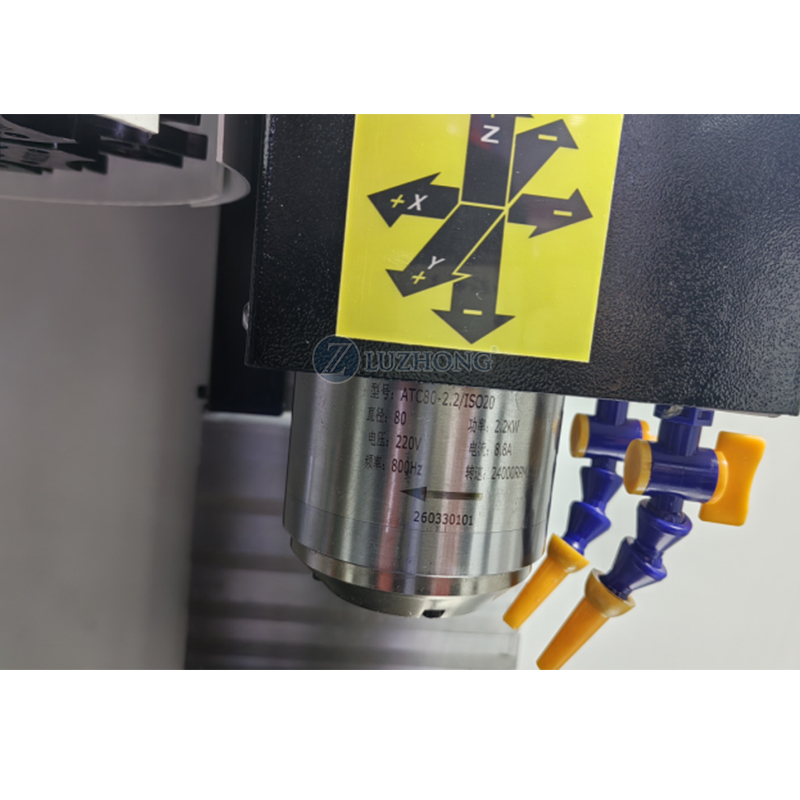

主轴最高转速	Max. spindle speed	rpm	24000
主轴直径	Spindle diameter	mm	80
主轴锥孔跳动	spindle taper bore runout	mm	0.003
主轴电机扭矩	spindle motor torque	N.m	3.18

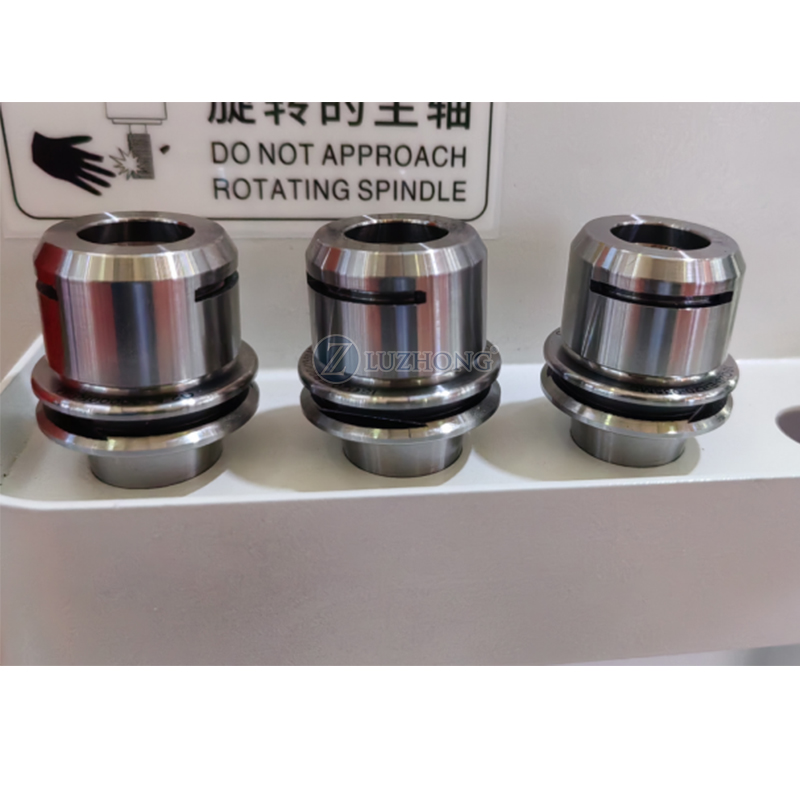

主轴锥孔	Spindle taper	mm	ISO20
主轴电机功率	Main motor power	kw	2.2
快速移动速度（X/Y/Z 轴）	X/Y/Z rapid traverse speed	m/min	18/18/18
切削进给速度	Cutting feed speed	mm/min	1-8000
进给电机扭力	feed motor torque	N.m	X、Y：1.27 Z：1.27 Z axis with coil
进给电机功率	Feed motor power	KW	X、Y：0.4 Z：0.4 rated power
导轨形式	Guide rail type	-	Linear rail 线轨
主轴轴线到柱面的距离	Distance from spindle axis to column surface	mm	410
主轴前端与工作台表面之间的距离	Distance between spindle nose and table surface	mm	100-550

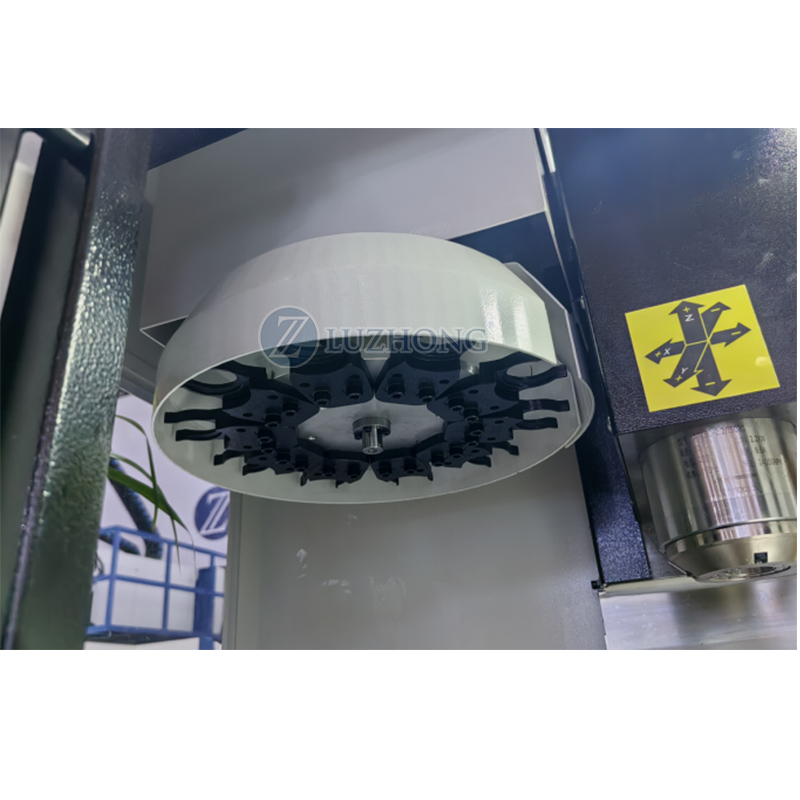

刀库	Tool magazine	-	Armless 10
刀具最大直径/长度	Max. tool diameter / length	mm	Φ10/40
刀具交换时间（旋转）	Change Tools time	s	7
定位精度（X/Y/Z）	Positioning accuracy (X/Y/Z)	mm	±0.01/100
重复定位精度（X/Y/Z）	Repeatability (X/Y/Z)	mm	±0.01
使用气压	air pressure	Mpa	0.6-0.8
机床电气总容量	Total electrical capacity of machine tools	KVA	3.4
冷却箱容积（约）	Cooling tank volume (approximately)	L	3
机器重量	Machine weight	kg	280
外形尺寸	Overall dimension(LWH)	mm	850×850×1200
