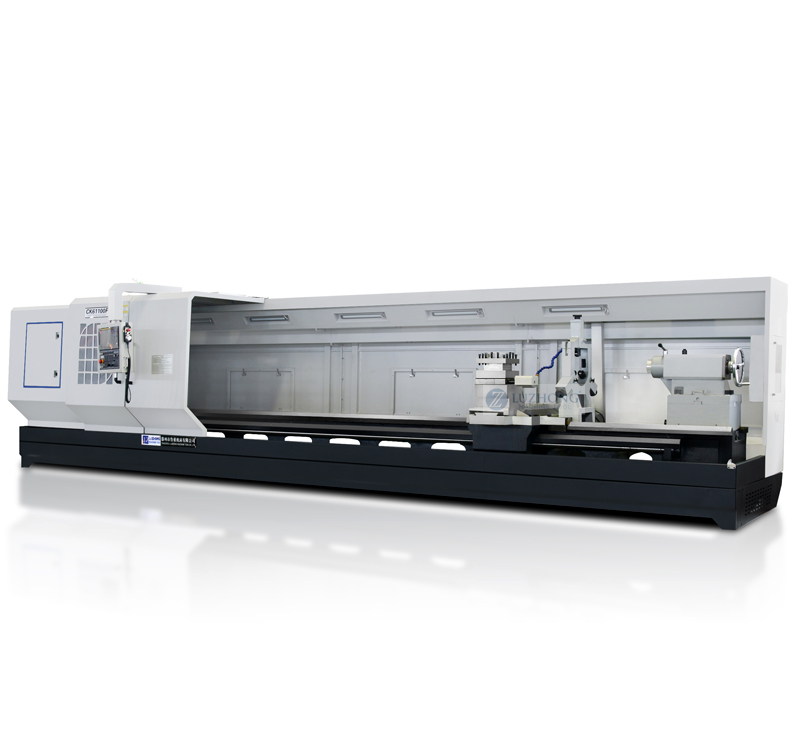

CK6180F/CK61100F重型数控车床

立即咨询暂无

产品描述

产品主要技术参数:

技术参数	SPECIFICATIONS	Units	CK6180F 手动换档 Manual 液压换挡 HYD.		CK61100F 手动换档 Manual 液压换挡 HYD.
床身上最大回转直径	Swing over bed	mm	800	800	1000	1000
横滑板上最大回转直径	Swing over cross slide	mm	480	480	680	680
最大工件长度	Distance between centers	mm	1000 - 10000	1000 - 10000	1000 - 10000	1000 - 10000
床身导轨宽度	Guideway width	mm	600	600	600	600
床身承重范围	Max. load capacity	T	4	4	4	4
主轴孔径范围	Spindle bore	mm	105	105	105	105
主轴孔径锥度	Spindle bore taper	-	Metric φ120/MT6	Metric φ120/MT6	Metric φ120/MT6	Metric φ120/MT6
主轴鼻端型号	Spindle nose type	-	C11	C11	C11	C11

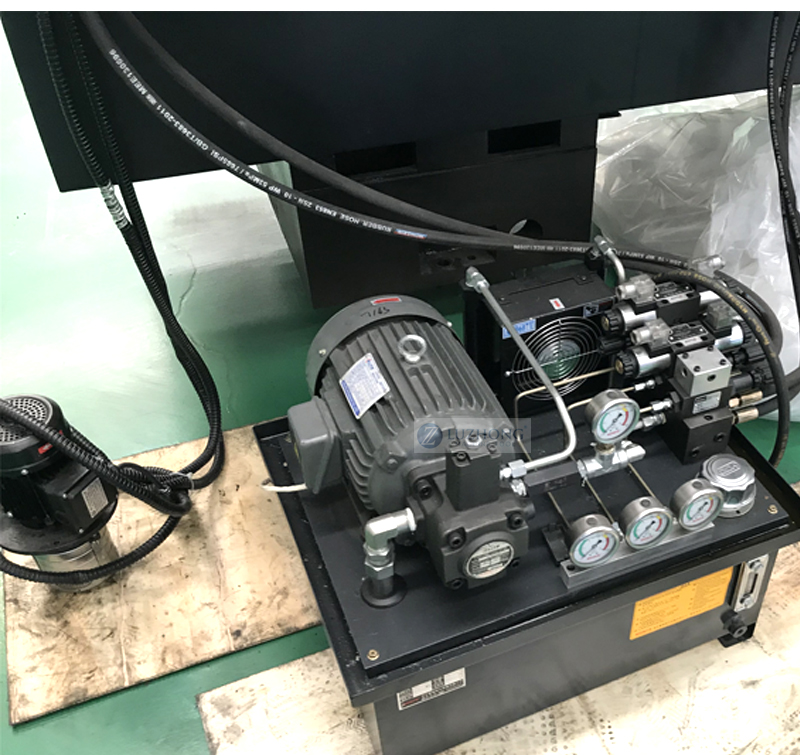

主轴转速级数	Spindle speed steps	-	3档变频/VF. 3 steps	4档液压/HYD. 4 steps	3档变频/VF. 3 steps	4档液压/HYD. 4 steps
主轴转速范围	Spindle speed range	rpm	20-800	17-800	20-800	17-800

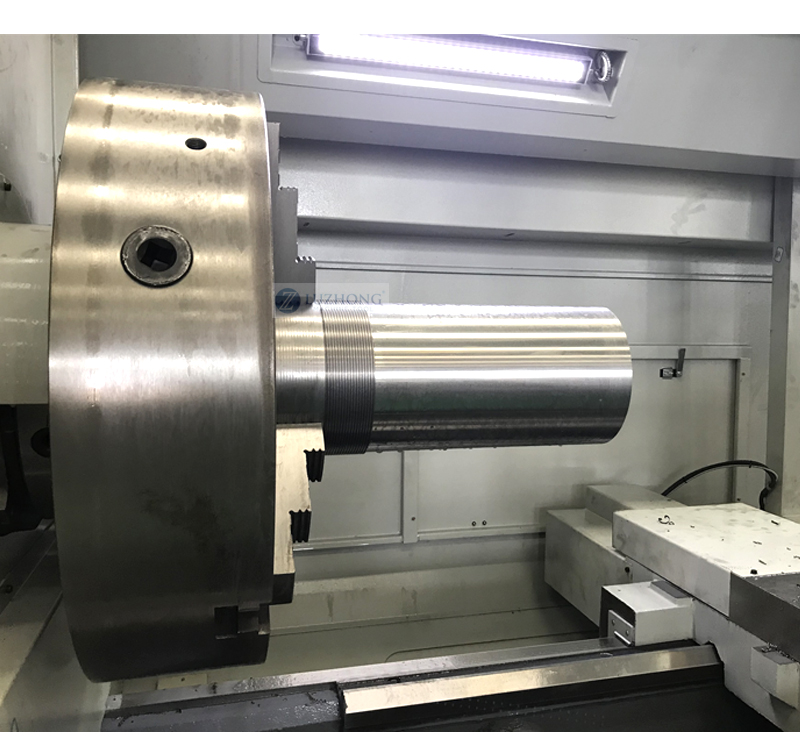

卡盘规格	Chuck	mm	φ400手动三爪 /φ400 3-jaw manual	φ400手动三爪 /φ400 3-jaw manual	φ400手动三爪 /φ400 3-jaw manual	φ400手动三爪 /φ400 3-jaw manual
刀架类型	Turret/tool post	-	4工位电动刀架 /Electric 4 position	4工位电动刀架 /Electric 4 position	4工位电动刀架 /Electric 4 position	4工位电动刀架 /Electric 4 position
刀具尺寸	Tool shank size	mm	40*40	40*40	40*40	40*40
X轴行程	X axis travel	mm	420	420	520	520
Z轴行程	Z axis travel	mm	750 - 9750	750 - 9750	750 - 9750	750 - 9750
X轴快速进给速度	X axis rapid traverse	mm/min	4000	4000	4000	4000
Z轴快速进给速度	Z axis rapid traverse	mm/min	6000	6000	6000	6000
尾座套筒直径	Tailstock quill diameter	mm	φ120	φ120	φ120	φ120
尾座套筒锥度	Tailstock quill taper	-	MT6	MT6	MT6	MT6
尾座套筒行程	Tailstock quill travel	mm	250	250	250	250
主轴电机	Main spindle motor	kw	15	15	15	15
冷却泵电机	Coolant pump motor	kw	0.25	0.25	0.25	0.25
外形尺寸(宽×高)	Overall dimension(W*H)	mm	1950*1900	1950*1900	2100*2150	2100*2150
外形尺寸长度	Overall dimension(L)	mm	3500 - 12500	3500 - 12500	3500 - 12500	3500 - 12500
机床重量	Machine weight	T	5 - 11	5 - 11	5.5 - 11.5	5.5 - 11.5
