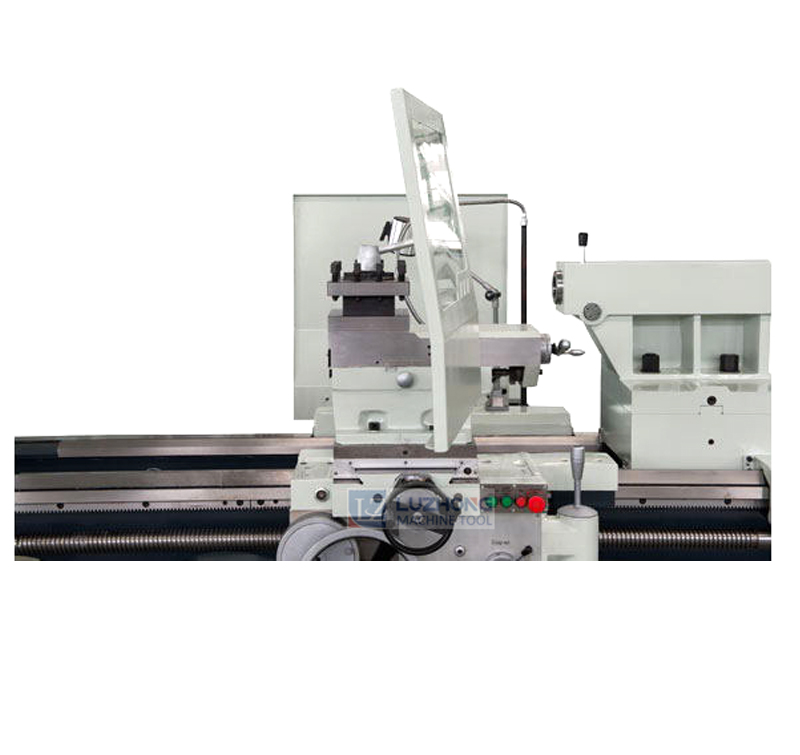

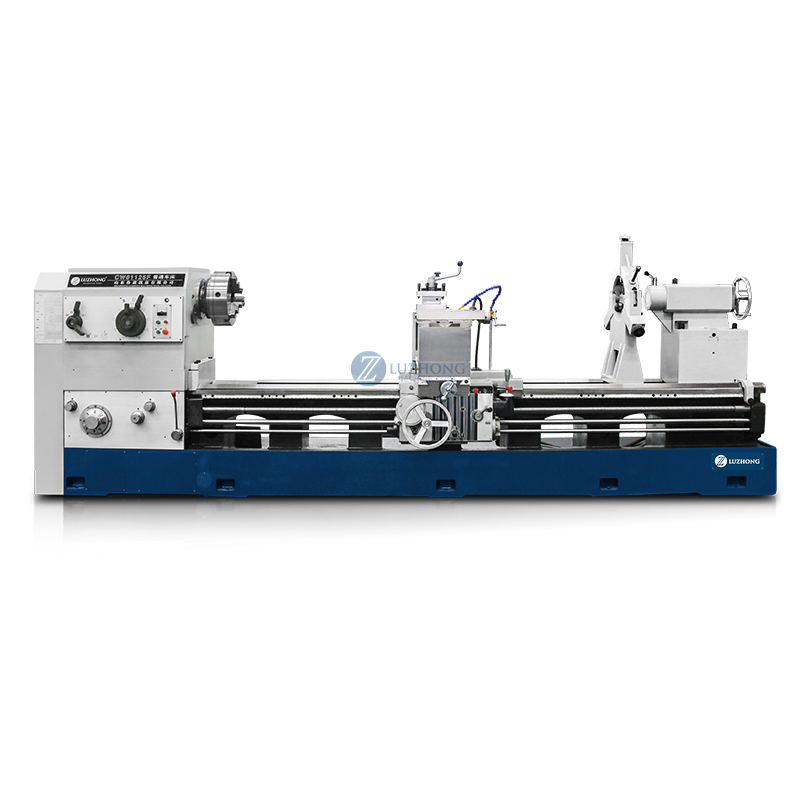

CW61100F 重型车床

立即咨询暂无

产品主要技术参数：

主要技术参数	SPECIFICATIONS	Units	CW6180F	CW6280F	CW61100F	CW62100F
床身上最大回转直径	Swing over bed	mm	800		1000
马鞍内最大回转直径	Swing over gap	mm	-1000		-1200
横滑板上最大回转直径	Swing over cross slide	mm	480		680
最大工件长度	Distance between centers	mm	1500/2000/3000/4000/5000/6000		1500/2000/3000/4000/5000/6000
床身导轨宽度	Guideway width	mm	600		600
床身承重范围	Max. load capacity	T	4		4
主轴孔径范围	Spindle bore	mm	104		104
主轴孔径锥度	Spindle bore taper	-	Metric φ120/MT5		Metric φ120/MT5
主轴鼻端型号	Spindle nose type	-	C11		C11
主轴转速级数	Spindle speed steps	-	正转18档/FWD. 18 steps		正转18档/FWD. 18 steps
主轴转速范围	Spindle speed range	rpm	6-800		6-800
卡盘规格	Chuck	mm	φ400手动三爪/φ400 3-jaw manual		φ400手动三爪/φ400 3-jaw manual
刀架类型	Turret/tool post	-	4工位手动刀架/Manual turret 4 position		4工位手动刀架/Manual turret 4 position
刀具尺寸	Tool shank size	mm	32*32		32*32
X轴行程	X axis travel	mm	420		420
Z轴行程	Z axis travel	mm	1250/1750/2750/3750/4750/5750		1250/1750/2750/3750/4750/5750
X轴进给量级数/范围	X axis feed grade/range	mm/r	64/0.05-12.15		64/0.05-12.15
Z轴进给量级数/范围	Z axis feed grade/range	mm/r	64/0.1-24.3		64/0.1-24.3
X轴快速进给速度	X axis rapid traverse	mm/min	2300		2300
Z轴快速进给速度	Z axis rapid traverse	mm/min	4000		4000
公制螺纹种类/范围	Metric thread grade/range	mm	50/1-240		50/1-240
英制螺纹种类/范围	Inch thread grade/range	T.P.I	26/14-1		26/14-1
尾座套筒直径	Tailstock quill diameter	mm	φ120		φ120
尾座套筒锥度	Tailstock quill taper	-	MT6		MT6
尾座套筒行程	Tailstock quill travel	mm	250		250
主轴电机	Main spindle motor	kW	15		15
快速进给电机	Rapid traverse motor	kW	1.1		1.1
冷却泵电机	Coolant pump motor	kW	0.125		0.125
机器净重	Net weight	T	5.0/5.4/6.1/ 6.8/7.5/8.2	4.9/5.3/6.0/6.7/7.4/8.1	5.3/5.7/6.4/ 7.1/7.8/8.5	5.2/5.6/6.3/ 7.0/7.7/8.4
外形尺寸(宽 x 高）	Overall dimension（W*H）	mm	1650*1730		1750*1750
外形尺寸(长）	Overall dimension（L）	mm	4000/4500/5500/6500/7500/8500		4000/4500/5500/6500/7500/8500
