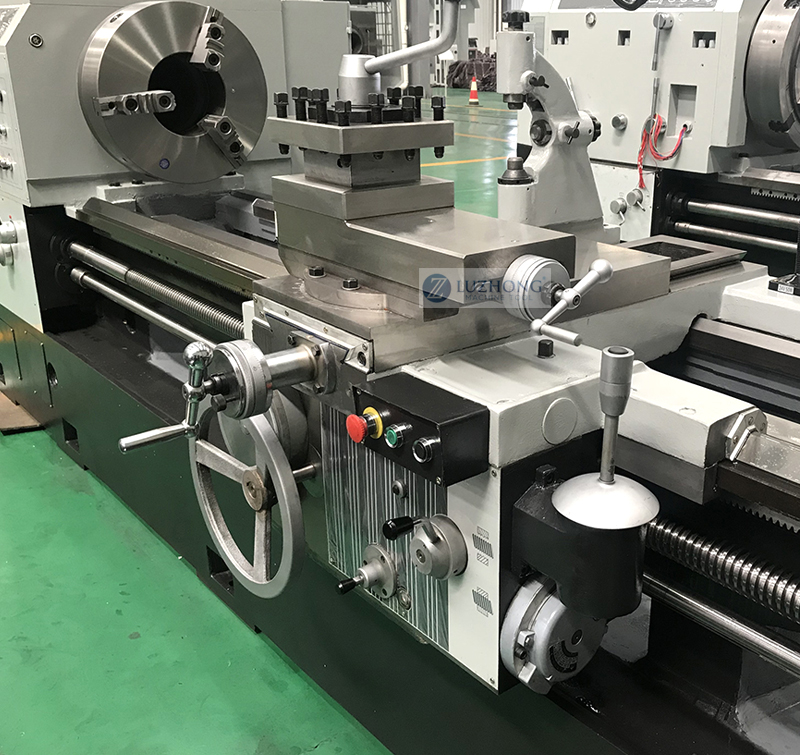

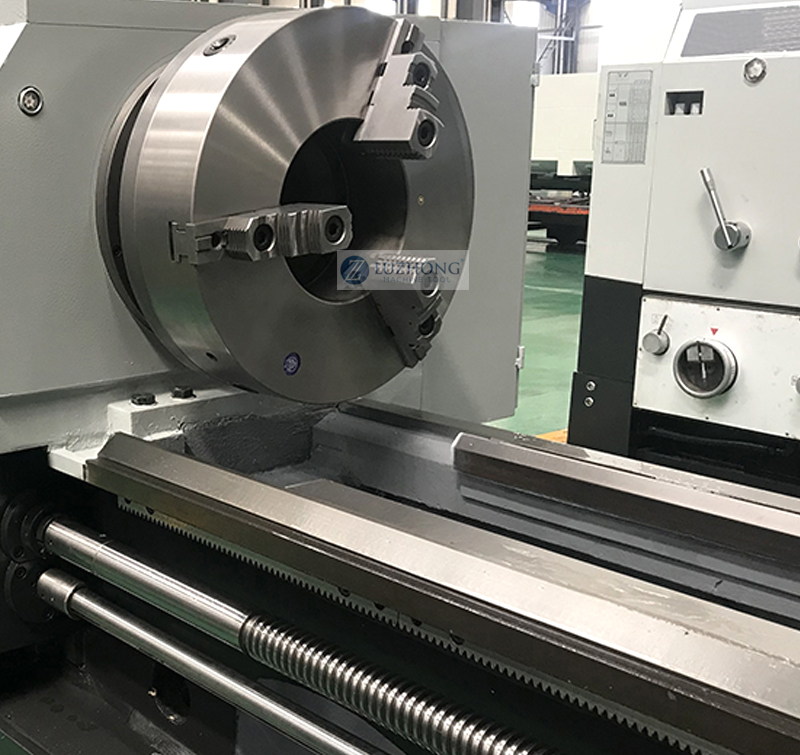

Q1343/1350管子螺纹车床

立即咨询暂无

产品描述

产品主要性能特点：

主要技术参数	SPECIFICATIONS	Units	Q1343	Q1350
床身上最大回转直径	Swing over bed	mm	1000	1200
横滑板上最大回转直径	Swing over cross slide	mm	610	710
最大工件长度	Distance between centers	mm	1500/3000	1500/3000
加工管螺纹直径范围	Pipe threading range	mm	270-430	330-510
床身导轨宽度	Guideway width	mm	755	755
床身承重范围	Max. load capacity	kg	6000	6000
主轴孔径范围	Spindle bore	mm	440	520
主轴转速级数	Spindle speed steps	-	正转9档/FWD. 9 steps	正转9档/FWD. 9 steps
主轴转速范围	Spindle speed range	rpm	4.9-180	4.9-180
卡盘规格	Chuck	mm	φ1000电动四爪/4-jaw electric	φ1000电动四爪/4-jaw electric
刀架类型	Turret/tool post	-	4工位刀架/Manual 4 position	4工位刀架/Manual 4 position
刀具尺寸	Tool shank size	mm	45 x 45	45 x 45
X轴行程	X axis travel	mm	520	520
Z轴行程	Z axis travel	mm	1350/2850	1350/2850
X轴进给级数/范围	X axis feed steps /range	mm/r	32/0.05-0.75	32/0.05-0.75
Z轴进给级数/范围	Z axis feed steps /range	mm/r	32/0.1-1.5	32/0.1-1.5
X轴快速进给速度	X axis rapid traverse	mm/min	1870	1870
Z轴快速进给速度	Z axis rapid traverse	mm/min	3740	3740
公制螺纹种类/范围	Metric thread kinds /range	mm	23/1-15	23/1-15
英制螺纹种类/范围	Inch thread kinds /range	T.P.I	22/28-2	22/28-2
尾座套筒直径	Tailstock quill diameter	mm	φ160	φ160
尾座套筒锥度	Tailstock quill taper	-	MT6	MT6
尾座套筒行程	Tailstock quill travel	mm	300	300
主轴电机	Main spindle motor	kW	22	22
快速进给电机	Rapid traverse motor	kW	1.5	1.5
冷却泵电机	Coolant pump motor	kW	0.125	0.125
机床重量Machine weight	Weight for 1500	kg	13000	15000
机床重量Machine weight	Weight for 3000	kg	14500	16500
外形尺寸Overall dimension	Dimension for 1500	mm	5000x2100x1700	5000x2100x1850
外形尺寸Overall dimension	Dimension for 3000	mm	6500x2100x1700	6500x2100x1850
