产品主要技术参数:

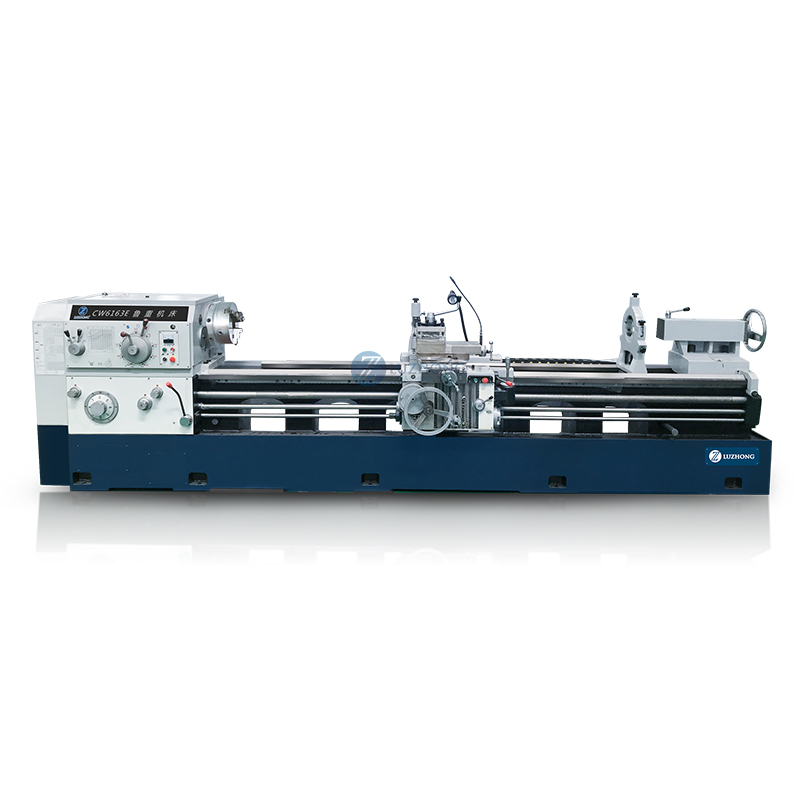

主要技术参数 | SPECIFICATIONS | Units | CW6163E | CW6263E | CW6180E | CW6280E |
床身上最大回转直径 | Swing over bed | mm | 630 | 800 | ||
马鞍内最大回转直径 | Swing over gap | mm | ~~~ | 800 | ~~ | 1000 |
横滑板上最大回转直径 | Swing over cross slide | mm | 350 | 520 | ||
最大工件长度 | Distance between centers | mm | 1500/2000/3000/4000/5000/6000 | 1500/2000/3000/4000/5000/6000 | ||
床身导轨宽度 | Guideway width | mm | 550 | 550 | ||
床身承重范围 | Max. load capacity | T | 3 | 3 | ||
主轴孔径范围 | Spindle bore | mm | 105 | 105 | ||
主轴孔径锥度 | Spindle bore taper | - | Metric φ120/MT6 | Metric φ120/MT6 | ||
主轴鼻端型号 | Spindle nose type | - | C11 | C11 | ||
主轴转速级数 | Spindle speed steps | - | 正转18档/FWD. 18 steps | 正转18档/FWD. 18 steps | ||
主轴转速范围 | Spindle speed range | rpm | 7.5-1000 | 6-800 | ||
卡盘规格 | Chuck | mm | φ315手动三爪/φ315 3-jaw manual | φ315手动三爪/φ315 3-jaw manual | ||
刀架类型 | Turret/tool post | - | 4工位手动刀架/Manual turret 4 position | 4工位手动刀架/Manual turret 4 position | ||
刀具尺寸 | Tool shank size | mm | 30*30 | 30*30 | ||
X轴行程 | X axis travel | mm | 320 | 420 | ||
Z轴行程 | Z axis travel | mm | 1250/1750/2750/3750/4750/5750 | 1250/1750/2750/3750/4750/5750 | ||
X轴进给量级数/范围 | X axis feed grade/range | mm/r | 64/0.05-12.15 | 64/0.05-12.15 | ||
Z轴进给量级数/范围 | Z axis feed grade/range | mm/r | 64/0.1-24.3 | 64/0.1-24.3 | ||
X轴快速进给速度 | X axis rapid traverse | mm/min | 2300 | 2300 | ||
Z轴快速进给速度 | Z axis rapid traverse | mm/min | 4000 | 4000 | ||
公制螺纹种类/范围 | Metric thread grade/range | mm | 50/1-240 | 50/1-240 | ||
英制螺纹种类/范围 | Inch thread grade/range | T.P.I | 26/14-1 | 26/14-1 | ||
尾座套筒直径 | Tailstock quill diameter | mm | φ100 | φ100 | ||
尾座套筒锥度 | Tailstock quill taper | - | MT6 | MT6 | ||
尾座套筒行程 | Tailstock quill travel | mm | 250 | 250 | ||
主轴电机 | Main spindle motor | kW | 11 | 11 | ||
快速进给电机 | Rapid traverse motor | kW | 1.1 | 1.1 | ||
冷却泵电机 | Coolant pump motor | kW | 0.125 | 0.125 | ||
机器净重 | Net weight | T | 3.8/4.2/4.9 /5.6/6.3/7.0 | 3.7/4.1/4.8 /5.5/6.2/6.9 | 4.1/4.5/5.2/ 5.9/6.6/7.3 | 4.0/4.4/5.1/5.8/6.5/7.2 |
外形尺寸(宽 x 高) | Overall dimension(W*H) | mm | 1400*1450 | 1500*1630 | ||
外形尺寸(长) | Overall dimension(L) | mm | 3800/4300/5300/6300/7300/8300 | 3800/4300/5300/6300/7300/8300 |
