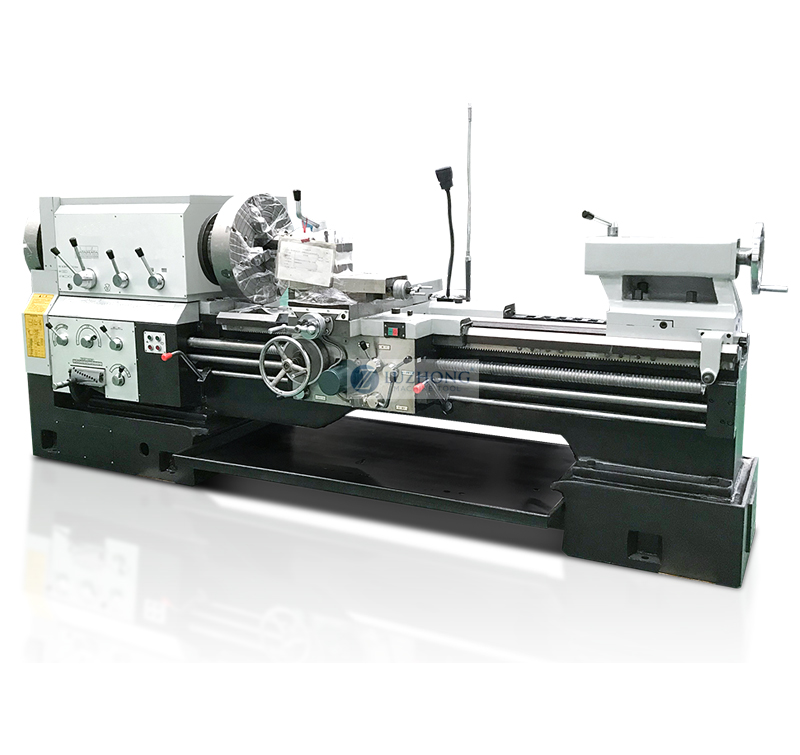

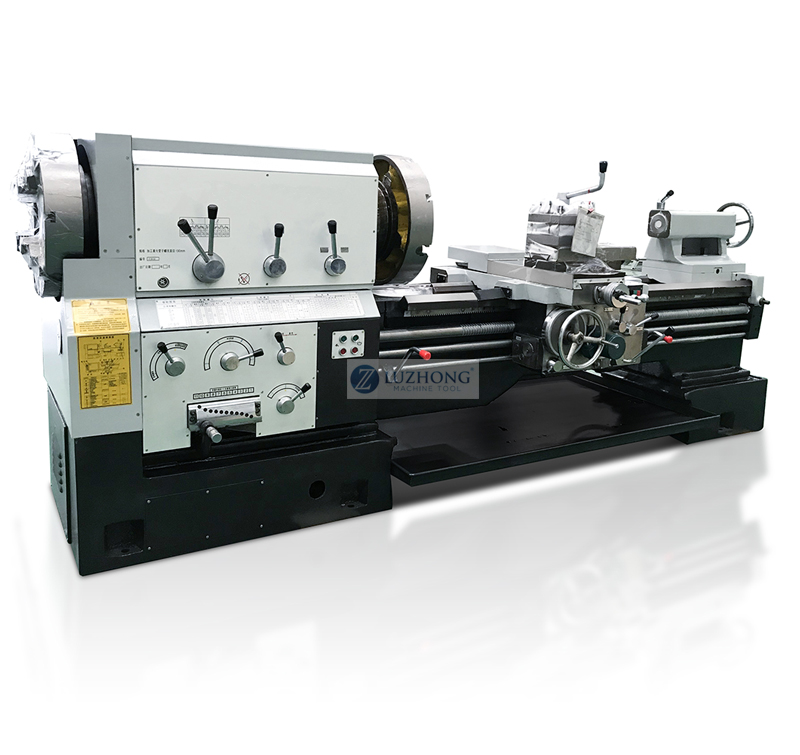

CW61160L重型车床

立即咨询暂无

产品描述

产品主要技术参数：

主要技术参数	Specification	Unir	CW61160L
床身上最大回转直径	Swing over bed	mm	1600
横滑板上最大回转直径	Swing over cross slide	mm	1200
最大工件长度	Distance between centers	mm	1500/2000/3000/4000/5000/6000
床身导轨宽度	Guideway width	mm	755
床身承重范围	Max. load capacity	T	6
主轴孔径范围	Spindle bore	mm	130
主轴孔径锥度	Spindle bore taper	-	Metric φ140/MT6
主轴鼻端型号	Spindle nose type	-	A2-15
主轴转速级数	Spindle speed steps	-	FWD. 21 steps
主轴转速范围	Spindle speed range	rpm	3.15-315
卡盘规格	Chuck	mm	φ1000 4-jaw manual
刀架类型	Turret/tool post	-	Manual turret 4 position
刀具尺寸	Tool shank size	mm	45 x 45
X轴行程	X axis travel	mm	620
Z轴行程	Z axis travel	mm	1350/1850/2850/3850/4850/5850
X轴进给量级数/范围	X axis feed grade/range	mm/r	56/0.05-6
Z轴进给量级数/范围	Z axis feed grade/range	mm/r	56/0.1-12
X轴快速进给速度	X axis rapid traverse	mm/min	1870
Z轴快速进给速度	Z axis rapid traverse	mm/min	3740
公制螺纹种类/范围	Metric thread grade/range	mm	44/1-120
英制螺纹种类/范围	Inch thread grade/range	T.P.I	31/28-3/8
模数螺纹种类/范围	Module thread grade/range	mm	-
径节螺纹种类/范围	DP thread grade/range	D.P.	-
尾座套筒直径	Tailstock quill diameter	mm	φ160
尾座套筒锥度	Tailstock quill taper	-	MT6
尾座套筒行程	Tailstock quill travel	mm	300
主轴电机	Main spindle motor	kW	22
快速进给电机	Rapid traverse motor	kW	1.5
冷却泵电机	Coolant pump motor	kW	0.125
宽度W x 高度H	Width x Height	mm	2250 x 2150
长度L	Length	mm	4600/5100/6100/7100/8100/9100
重量	Net weight	T	13.1/13.6/14.2/15.2/16.2/17.2
