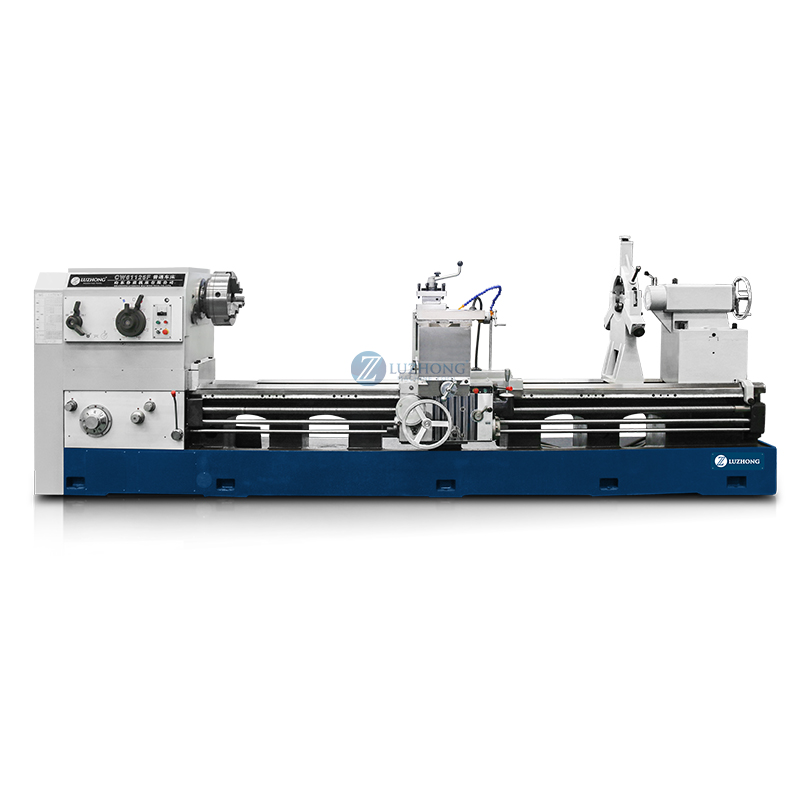

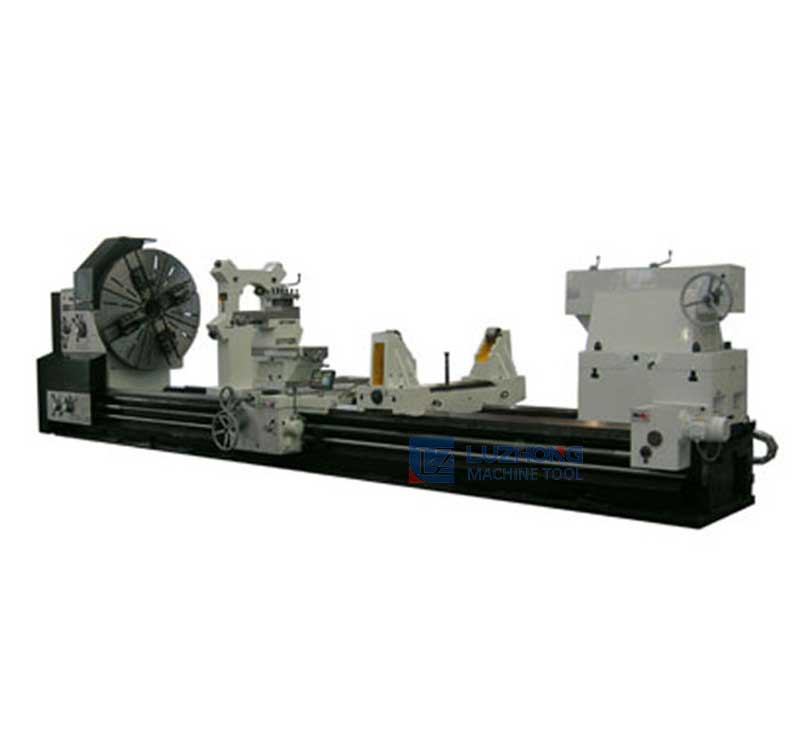

CW61100L重型车床

立即咨询暂无

产品主要技术参数：

主要技术参数	SPECIFICATIONS	Units	CW61100L	CW61125L	CW61140L	CW61160L
床身上最大回转直径	Swing over bed	mm	1000	1250	1400	1600
横滑板上最大回转直径	Swing over cross slide	mm	610	850	1000	1200
最大工件长度	Distance between centers	mm	1500/2000/3000/4000/5000/6000
床身导轨宽度	Guideway width	mm	755	755	755	755
床身承重范围	Max. load capacity	T	6	6	6	6
主轴孔径范围	Spindle bore	mm	130	130	130	130
主轴孔径锥度	Spindle bore taper	-	Metric φ140/MT6	Metric φ140/MT6	Metric φ140/MT6	Metric φ140/MT6
主轴鼻端型号	Spindle nose type	-	A2-15	A2-15	A2-15	A2-15
主轴转速级数	Spindle speed steps	-	正转21档/FWD. 21 steps	正转21档/FWD. 21 steps	正转21档/FWD. 21 steps	正转21档/FWD. 21 steps
主轴转速范围	Spindle speed range	rpm	3.15-315	3.15-315	3.15-315	3.15-315
卡盘规格	Chuck	mm	φ1000手动四爪/φ1000 4-jaw manual
刀架类型	Turret/tool post	-	4工位手动刀架/Manual turret 4 position
刀具尺寸	Tool shank size	mm	45*45	45*45	45*45	45*45
X轴行程	X axis travel	mm	520	620	620	620
Z轴行程	Z axis travel	mm
X轴进给量级数/范围	X axis feed grade/range	mm/r	56/0.05-6	56/0.05-6	56/0.05-6	56/0.05-6
Z轴进给量级数/范围	Z axis feed grade/range	mm/r	56/0.1-12	56/0.1-12	56/0.1-12	56/0.1-12
X轴快速进给速度	X axis rapid traverse	mm/min	1870	1870	1870	1870
Z轴快速进给速度	Z axis rapid traverse	mm/min	3740	3740	3740	3740
公制螺纹种类/范围	Metric thread grade/range	mm	44/1-120	44/1-120	44/1-120	44/1-120
英制螺纹种类/范围	Inch thread grade/range	T.P.I	31/28-3/8	31/28-3/8	31/28-3/8	31/28-3/8
尾座套筒直径	Tailstock quill diameter	mm	φ160	φ160	φ160	φ160
尾座套筒锥度	Tailstock quill taper	-	MT6	MT6	MT6	MT6
尾座套筒行程	Tailstock quill travel	mm	300	300	300	300
主轴电机	Main spindle motor	kW	22	22	22	22
快速进给电机	Rapid traverse motor	kW	1.5	1.5	1.5	1.5
冷却泵电机	Coolant pump motor	kW	0.125	0.125	0.125	0.125
机器净重	Net weight	T	9.6/10.1/10.7/ 11.7/12.7/13.7	10.6/11.1/11.7/ 12.7/13.7/14.7	11.2/11.7/ 12.3/13.3/14.3/15.3	13.1/13.6/14.2/ 15.2/16.2/17.2
外形尺寸(宽 x 高）	Overall dimension（W*H）	mm	2000*1800	2000*1950	2250*2050	2250*2150
外形尺寸(长）	Overall dimension（L）	mm	4600/5100/6100/7100/8100/9100
