GMC3022 GMC4022 GMC5022龙门加工中心

立即咨询暂无

产品主要技术参数:

SPECIFICATIONS		Units	GMC3022	GMC4022	GMC5022
工作台尺寸（宽x长）	Table size（W*L）	mm	2000*3000	2000*4000	2000*5000
工作台移动方向行程（X轴）	X axis travel	mm	3000	4000	5000
滑枕座移动方向行程（Y轴）	Y axis travel	mm	2200(副行程Secondary stroke2700)
主轴上下移动方向行程（Z轴）	Z axis travel	mm	1000	1000	1000
龙门宽度	Gantry width	mm	2300	2300	2300
龙门过高	Gantry passing height	mm	1400	1400	1400
工作台承重(t)	Table load	t	10	12	14
主轴端面至工作台表面距离	Distance between spindle nose and table surface	mm	280～1280	280～1280	280～1280
T型槽（数量-宽度×间隙）	T slot(number-width*pitch)	-	9-28*200	9-28*200	9-28*200
主轴锥度	Spindle taper	-	BT50/200	BT50/200	BT50/200
主轴转速	Spindle speed	r/min	6000	6000	6000
快移进给速度	Rapid traverse speed	m/min	12	12	12
切削进给速度	Cutting feed speed	m/min	8	8	8
主电机功率	Main motor power	kw	18.5	18.5	18.5

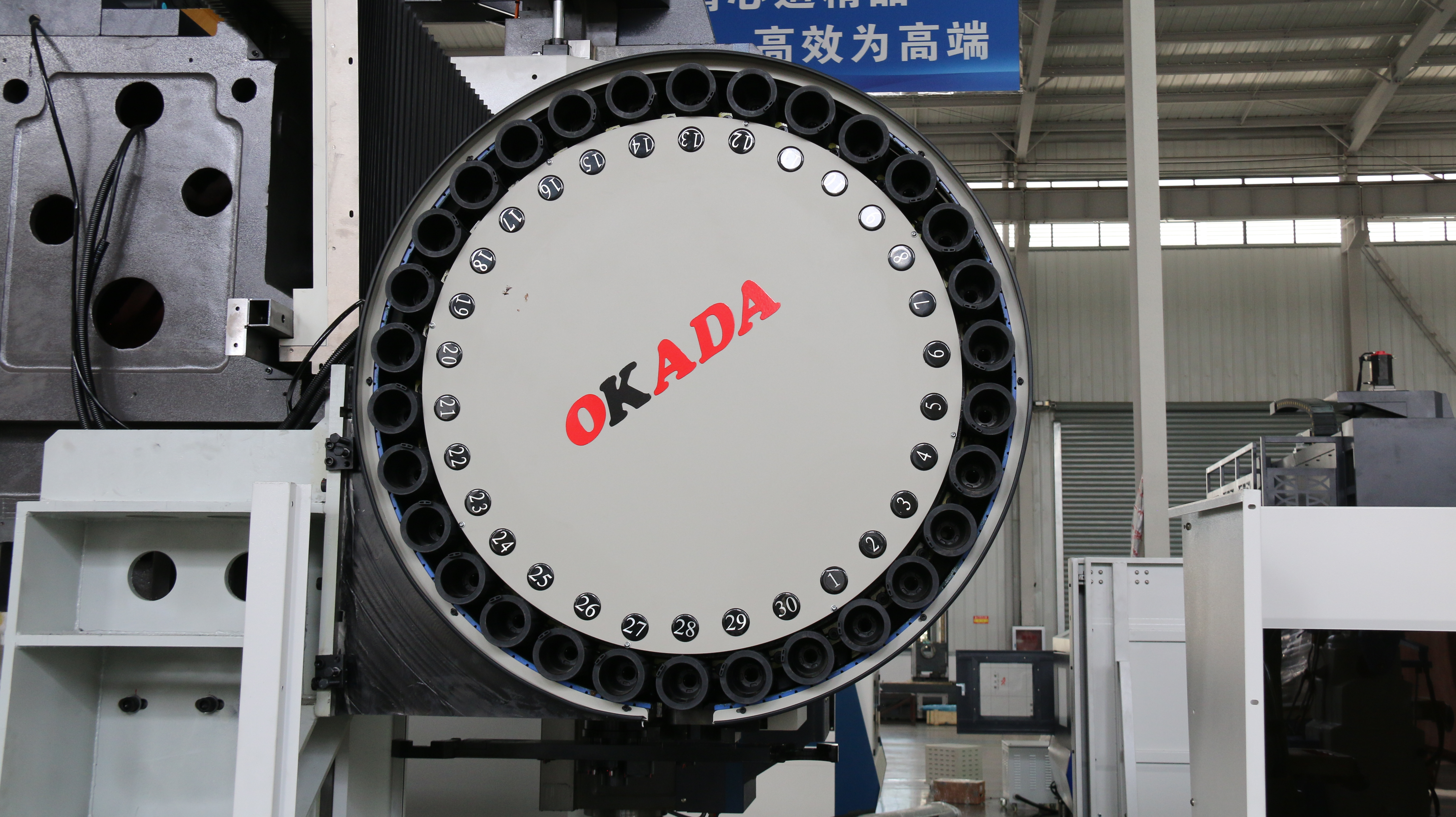

刀库形式	Tool magazine		圆盘Arm24	圆盘Arm24	圆盘Arm24
定位精度	Positioning accuracy	mm	X/Y 0.0075 Z 0.015
重复定位精度	Repeat positioning accuracy	mm	0.005
外形尺寸（长x宽x高）	Overall dimension(LWH)	mm	1075059405100	1275059405100	1475059405100
机床重量（约）	Machine weight(about)	t	39	43	48
